Modulgöße von einem Zahrad bestimmen - walter - 09.08.2010
Servus Allemiteinand
Heute hat ein Kunde bei mir angefragt ob ich seine Schärfenvorrichtung seiner Profivideokamera für englische Cook Optiken anpassen kann. Jetzt habe ich das Problem, daß ich einen Schärfering in der Hand habe, aber nicht weiß welche Modulgröße dieser Zahnkranz hat.

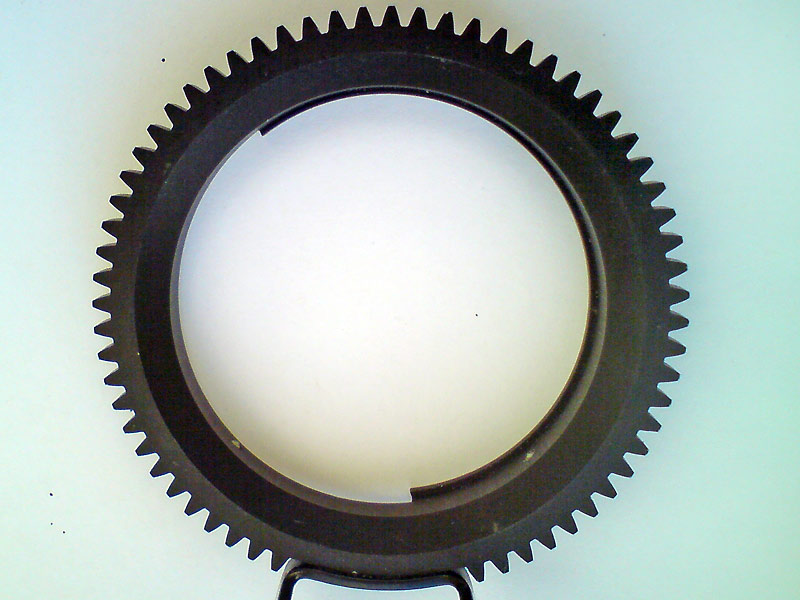

Hier mal ein Bild von dem guten Stück:
Problem 1 ist, daß ich nicht seriös die Zahne abzählen kann, da ein Mitnehmer am Zahnring befestigt ist.
Problem 2 ist, daß ich mit den Formeln auf der Seite von Mädler vorerst nichts anfangen kann.
Hier nochmals die Daten vom Zahnrad:
Kann das sein, da es sich um englische Optiken handelt, daß hier das Zollmaß zum tragen kommt ?
Danke schon mal für eure Antworten.
L.G.
Walter
RE: Modulgöße von einem Zahrad bestimmen - frog - 09.08.2010
Hallo
Modul ist Teilkreisdurchmesser geteilt durch die Zähnezahl.
Hin und her eingesetzt ergibt sich für dich vielleicht am einfachsten zu errechnen:
Modul = (Summe aus Zahndicke und Lückenweite) geteilt durch Pi
Diese Summe (Teilung genannt) wird auf dem Teilkreisdurchmesser gemessen.
Bin mir nicht sicher ob ich das Bild so einbinden darf, aber da ist es anschaulich dargestellt:
![[Bild: zahnrad.png]](http://de.academic.ru/pictures/dewiki/122/zahnrad.png)
RE: Modulgöße von einem Zahrad bestimmen - Edwin - 09.08.2010
Hallo Walter,
wenn ich Deine Maße und eine Zahnezahl von 66 annehme komme ich näherungsweise auf Modul 1 mit einer kleine Abweichung von +/- 0,2, je nach angewandter Formel
Es könnte sein, daß das Zahnrad nicht wirklich auf eine umlaufende Zähnezahl berechnet ist, da es ja scheinbar auch nicht notwendig war.
Davon könnten die Abweichungen kommen.
Ein Zollmaß ist es nicht wie ich denke.
Das Einfachste wäre einfach mal ein anderes Zahrad mit Modul 1 darauf abrollen.
Gruß Edwin
RE: Modulgöße von einem Zahrad bestimmen - Allemool - 09.08.2010
Hallo Walter,
Das Modul kannst Du recht einfach aus Außendurchmesser und Zähnezahl ermitteln.
Die Formel dazu lautet:
Außendurchmesser / (Zähnezahl+2)
bei Deinem Fall wären dann 66,9/68 = gerudet 1
Ich würde also auch auf Modul 1 tippen.
Gruß
Allemool
RE: Modulgöße von einem Zahrad bestimmen - walter - 09.08.2010
Servus Allemiteinand
Danke euch für eure Antworten, nun ich habe nach diesem Beitrag das Zahnrad nochmals nachgemessen und bin dabei ebenfalls mit gewissen Abweichungen auf das Modul 1 gekommen.
Es ist ja so, daß ich in der Straße meiner Werkstatt noch einen Fahrradladen habe, in dessen Auslage noch Zahnräder angeboten werden. Mal schauen vielleicht ist eins mit einem Modul 1 dabei !
Herzlichen Dank
an alle die mitgeschrieben haben ! L.G.
Walter
RE: Modulgöße von einem Zahrad bestimmen - frog - 09.08.2010
Hallo
Ja ist eigentlich alles nicht allzu schwierig was Zahnräder angeht.
Problem ist allerdings eine ordentlich (leicht verständliche bzw. intuitive) Anleitung zu finden.
Ich habe eine, nur leider darf ich die nicht veröffentlichen, da es nicht meine ist und die im Internet auch nicht frei zugänglich ist. Schade eigentlich.
Allerdings könnte ich an dieser Stelle den "Hoischen - Technisches Zeichnen" empfehlen. Die 22€ sind wirklich gut angelegt. Nicht nur was Zahnräder angeht.
RE: Modulgöße von einem Zahrad bestimmen - Allemool - 09.08.2010
Hallo Walter,
Zitat:Es ist ja so, daß ich in der Straße meiner Werkstatt noch einen Fahrradladen habe, in dessen Auslage noch Zahnräder angeboten werden.
Jooooaaaaa bei solchen Verkäuferinnen
würd ich da auch mal hingehn und fragen....
Gruß
Allemool
RE: Modulgöße von einem Zahrad bestimmen - Edwin - 09.08.2010
Hallo miteinander,
da das Zahnrad fräsen für die meisten ein Buch mit sieben Siegeln ist, habe ich vor einiger Zeit dazu einen Beitrag im Dampfforum veröffentlicht.
In diesem Beitrag habe ich versucht in reduzierter und verständlicher Form den Vorgang zu erklären, was mir scheinbar auch bei einigen gelungen ist.
Wenn Interesse dazu besteht kann ich das was ich habe etwas ergänzen und aufarbeiten und hier einen Beitrag dazu auch hier machen.
Einfacher wird das Fräsen von Zahnrädern dadurch allerdings nicht. Ich hoffe aber verständlicher und mit ein wenig Mut und Übung ist man in den meisten Fällen nicht mehr auf das Angebot von Händlern angewiesen.
Ich mache mir die meisten Zahnräder, die ich brauche so selbst, wie Ihr auch in meinem Avatar serkennen könnt.
Gruß Edwin
RE: Modulgöße von einem Zahrad bestimmen - frog - 09.08.2010
Hallo
@Edwin: Sicher eine gute Idee! Immer wichtig einen nicht allzu fachspezifischen Text zu lesen um einen schnelleren Zugang zu finden!
Zahnräder fräsen ist sicherlich keine Sache die man so aus dem Handgelenk schüttelt, aber man hat ja schon ganz andere Sachen gelernt.
RE: Modulgöße von einem Zahrad bestimmen - zahnradtoni - 10.08.2010
Hallo Walter,
Die Zähne kannst du auszählen, wenn du einen Ausdruck von deinem Foto machst und das fehlende Stück ausschneidest und an der entsprechenden Stelle einsetzt.
Hab ich mal gemacht und komme auf 67 Zähne.
Damit gerechnet komme ich auf Modul m1.
viele Grüsse Toni
