RE: Eine Gravierfräse muss her, nur wie vorgehen ? - fliegerkind - 20.06.2021
(19.06.2021, 21:07)wilbur schrieb: Heini, du weißt doch bei so was.........Noch Nicht......wenn der Motor aus Erfahrung recht schnell ab-raucht bzw keine vernünftigen schnitt Geschwindigkeiten erzielt werden......
Nun, ich zitiere mich dann mal selbst (im Beitrag #7 auf Seite 1 schrieb ich):
(03.06.2021, 17:41)fliegerkind schrieb: Was ich vom einfach gehaltenen brushed DC-Fräsmotor der 3040er halte, ist Dir ja bekannt, ...
LG, Heini
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 20.06.2021
Servus Allemiteinand
(20.06.2021, 00:17)fliegerkind schrieb:(19.06.2021, 21:07)wilbur schrieb: Heini, du weißt doch bei so was.........Noch Nicht......wenn der Motor aus Erfahrung recht schnell ab-raucht bzw keine vernünftigen schnitt Geschwindigkeiten erzielt werden......
Nun, ich zitiere mich dann mal selbst (im Beitrag #7 auf Seite 1 schrieb ich):
(03.06.2021, 17:41)fliegerkind schrieb: Was ich vom einfach gehaltenen brushed DC-Fräsmotor der 3040er halte, ist Dir ja bekannt, ...
LG, Heini
So ist er der Heini..........
Ich habe den Kommentar jedenfalls als gutgemeint aufgenommen, was mich allerdings nicht daran gehindert hat die Maschine trotzdem zu kaufen.
Das Problem bei solchen Diskussionen ist halt das jeder seinen technischen Stand der Dinge einbringt, was für mich mehr Verwirrung als Lösung darstellt.
Ich habe solche Diskussionen tausendmal in der CNC Ecke gelesen und letztendlich blieb ein vollkommen verunsicherter Fragesteller zurück, weil ihm auch das Wissen zum Abwägen der Argumente fehlte.
Bei der Anlage wie ich sie jetzt benutze ist vieles im Argen oder nicht so ausgestattet, wie man es eigentlich von einer Maschine erwarten sollte. Aaaaaaber....... sie ist durchaus solide gearbeitet und man muß sich dafür nicht genieren.
Als erstes kommt jetzt mal die Trapezspindeln dran, die gegen Kugelumlaufspindeln ausgetauscht werden. Da taucht jetzt wieder ein Problem auf, die Z Achse ist zu lang bestellt worden, entweder ich mache mich auf die Suche noch einer in der richtigen Länge (So zwischen 100 und 150 mm) und verschenke die andere, oder ich kürze die 250 mm auf die Länge die ich benötige.
Jetzt wissen alle daß Kugelumlaufspindeln, Oberflächen gehärtet sind und das Ablängen sollte mit der Flex kein Problem darstellen, aber die Enden dann bearbeiten wohl eher schon.
Und ja heini, deinen Beitrag dazu habe ich schon in der Zerspanungsbude gelesen
ist halt schon recht brutal und mit Aufwand verbunden. Wer dazu gute Bearbeitungsvorschläge hat , her damit, oder soll ich dazu ein neues Thema aufmachen ?Noch einen schönen Sonntag wünscht euch
walter
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - wilbur - 20.06.2021
Hallo Walter, bei der Z-Achse brauchst du eigentlich nur das obere Festlager das unter ist nicht unbedingt wichtig.
Bei mir hab ich es auch weggelassen aber mehr aus Platzmangel. Es gibt keine Nachteile.
Einfach die Spindel ab Flexen..... :biber
Ja und die Ratschläge verunsichern sicherlich......ging mir genauso.....Tonnenweise Teile gekauft die zt immer noch über sind
Aus den ersten Beiträgen von Heini ist das auch gut zu erkennen......heute ist er ein echter Spezie , meine Kenntnisse hab ich ausschließlich von Heini abgekupfert.....hier die Beiträge und sein Block sind echte Hilfen gewesen. Den Rest erarbeitet man sich recht schnell.
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 21.06.2021
Servus meine Lieben
Heute war wieder mal ein Tag des Rückschlages........
Ich hatte mir ja so eine Tastplatte gekauft um das Werkzeug möglichst effektiv einzurichten. Leider musste ich wieder mal feststellen, daß dies mit meiner Steuerkarte gar nicht funktioniert weil diese ja keine zusätzlichen Eingänge hat.
Oder liege ich da falsch und habe was missgedeutet.
Diese Tastplatte würde eigentlich nur mit der neu gekauften Arduino Steuerkarte funktionieren. Bitte um Bestätigung, bevor ich mich wieder in einem Irrtum verrenne.
Danke schon mal für eure Mitarbeit. !
L.G.
Walter
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - VDX - 21.06.2021
... in der Software hast du auch einen Tab für "Eingänge" - kannst du da was konfigurieren? -- auf der Platine hast du ja noch einige Optokoppler nicht bestückt - evtl. da einen drauflöten, wenn du dafür einen Eingangspin konfigurieren kannst?
Viktor
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - wilbur - 23.06.2021
das kann nur Funktionieren wenn deine Maschine Endschalter hat, dann könnte man evtl die Tastplatte einschleifen.
Mit der Arduino Karte ist das alles kein Problem selbst das berüchtigte Prellen gibt es da nicht........
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 23.06.2021
So vielen Dank für eure rege Mitarbeit !!
Inzwischen bin ich draufgekommen das Arduinoboard ist ohne Arduino, als schnell noch den Nano Chip dazu gekauft.
https://www.ebay.de/itm/352884273523?_trkparms=aid%3D1110006%26algo%3DHOMESPLICE.SIM%26ao%3D1%26asc%3D232898%26meid%3D07acac5e76a7426bb8593f5c1e8c3d39%26pid%3D101195%26rk%3D5%26rkt%3D12%26sd%3D283779098448%26itm%3D352884273523%26pmt%3D1%26noa%3D0%26pg%3D2047675%26algv%3DSimplAMLv9PairwiseUnbiasedWeb&_trksid=p2047675.c101195.m1851&amdata=cksum%3A35288427352307acac5e76a7426bb8593f5c1e8c3d39%7Cenc%3AAQAGAAACADvg%252FERtRzkI8N3DNoze0Bg%252FYaUljABplhVm2c51TQTd3bNeYhdS8vY%252BdqqTw5KCtGKBrcfOH9k8pngOsGVVkTiAot7rCIS7oNBKoLNJibYDI3fdCz40AdniQdFLkAKVbfOKUX17zJaerSTDSjLqTCddTlRQ31RtocSbRcX8AU9G5pmwTa7h%252FpDhv%252BNx6%252B0FiOZo8SjzeoVkHeeDf2%252BStEL9QRR0A6r8WXXAw4OBwFWpbVrwm3qqiMzPSEBoJxADfVNuvIeYOlsxdv9f%252F0Z9Ci%252Fz8FduTM0C2v8YZqONbLvk92Jodnrq2Kxe3vw3u5lcyeIowsAF5aHxnghohxpRbEUgCT35xV%252FeOr%252Bqqt%252BCmClW%252BVTfa%252FWFbxeDWqTFaw%252FRN%252F5W3VDbRWmgLgXAM5YYkcDjAvl4FFolkovfXheXZh8l7ejIZMEekoVdcyz2ELU3X4iJNEZEtc3%252B2UqlMMTB%252FK1pV%252BboIZRXWZeEysMSN2QYynYhvIq7R5kQFyqZ00J6qz2dgnkl7FKueVxJqIuXO4smOudtSqgtQcS%252FAFQ8HJuo%252BYkaPWtfiChNDnafiNDw%252BpoQgC06D6ul63YIYJSsrmD4klE%252Bs0jASvxr%252BeAT16oIVEHqiHpDrjNg94%252BWgCi%252FCSkNybtBIck%252B8ywr%252BvCy%252F7WGJIPZ4xfQt56qGg5EdjRu%7Campid%3APL_CLK%7Cclp%3A2047675&fbclid=IwAR3im30lr9EA8ftCiyETmNwaL_zocFwTTWOXmRTRl_aq8fxiWmcA3v9BSjQ
Zwischenzeitlich sind auch die Kugelumlaufspindeln gekommen., hierbei habe ich mein erstes Waterloo erlebt, so ganzes Programm.... beim Öffnen der Gewindemutter also die Kugeln rausgefallen, dann auch noch die Weichen, wobei ich ja nicht wusste wie die genau stehen, Videos dazu angeschaut. Gestern wollte ich alles hinwerfen doch heute ging es besser.
Die Spindel abdrehen ging mit lautem Gebrüll aber es funktionierte und auch die Gewindemutter habe ich dann mit ausspindeln am richtigen Platz montiert.
Die Gewindemutter ließ sich mit einem Werkzeug befüllen und auch die nächste Gewindemutter ließ sich mit einem Werkzeug problemlos abziehen.
Schnell noch einen Test gefahren und tatsächlich, bewegt sich und hat Luft !
Noch einen schönen Tag wünscht euch
Walter
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - fliegerkind - 24.06.2021
Hallo Walter!
Du wirst jetzt auch noch ein großer CNC-Meister!
„Die Macht, sie ruft nach Dir. Lass es einfach zu.“
(Star Wars 7, Maz Kanata zu Rey)
Viel Spaß dabei,
Heini
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 25.06.2021
(24.06.2021, 19:36)fliegerkind schrieb: Hallo Walter!
Du wirst jetzt auch noch ein großer CNC-Meister!
„Die Macht, sie ruft nach Dir. Lass es einfach zu.“
(Star Wars 7, Maz Kanata zu Rey)
Viel Spaß dabei,
Heini
Danke Heini für die netten Worte.
Inzwischen sind wieder ein paar Tage ins Land gezogen und gestern hat sich meine Dro die ich für ein Schweinegeld bei Wabeco vor 10 Jahren gekauft habe, verabschiedet. Wohl sie funktioniert noch, zeigt aber nur mehr Fantasiewerte an, die billigste Dro habe ich dann bei einem Chinesischen Großhändler um € 290.- mit Lieferung vors Haus angeboten bekommen.
Das war heute Vormittags nachdem ich gestern Vormittags sie angeschrieben habe. Na gut brauchen ihre Zeit.
Reparatur kam für mich nicht in Frage weil das Zeug dann einen Monat ausser Haus ist, wobei ich nicht wusste ob die das bei Wabeco überhaupt hinbekommen.
Wie dem auch sei, heute habe ich nach langen Überlegen mir bei Bangood eine geschossen die angeblich aus der Tschechei geliefert wird. Weil da aber andere Stecker drauf sind und ich keine Schaltpläner der alten Dro habe, habe ich mir noch einen 300 mm und 200 mm langen Glasmessstab dazu genommen. Das ganze um € 160.- so etwas kann sich sehen lassen.
Zurück zur Maschine, die Y Achse (Die kurze Achse oder ist es doch andersrum) habe ich gestern gemacht, heute habe ich die X Achse in der Reissen. Die ist extrem mühsam weil ich die komplette Halterung für die Mutter aus Alu nachschnitzen muß weil die Gewindebohrungen der Befestigungsschrauben nicht passen.
Und weil ihr alle noch dran seid habe ich hier ein Angebot zu machen, nachdem ein paar Trapezspindel + Mutter über sind, biete ich diese hier inkl. Mutter zum verschenken an.
Bei mehreren entscheidet meine Willkür
L.G.
Walter
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 12.07.2021
Servus Allemiteinand

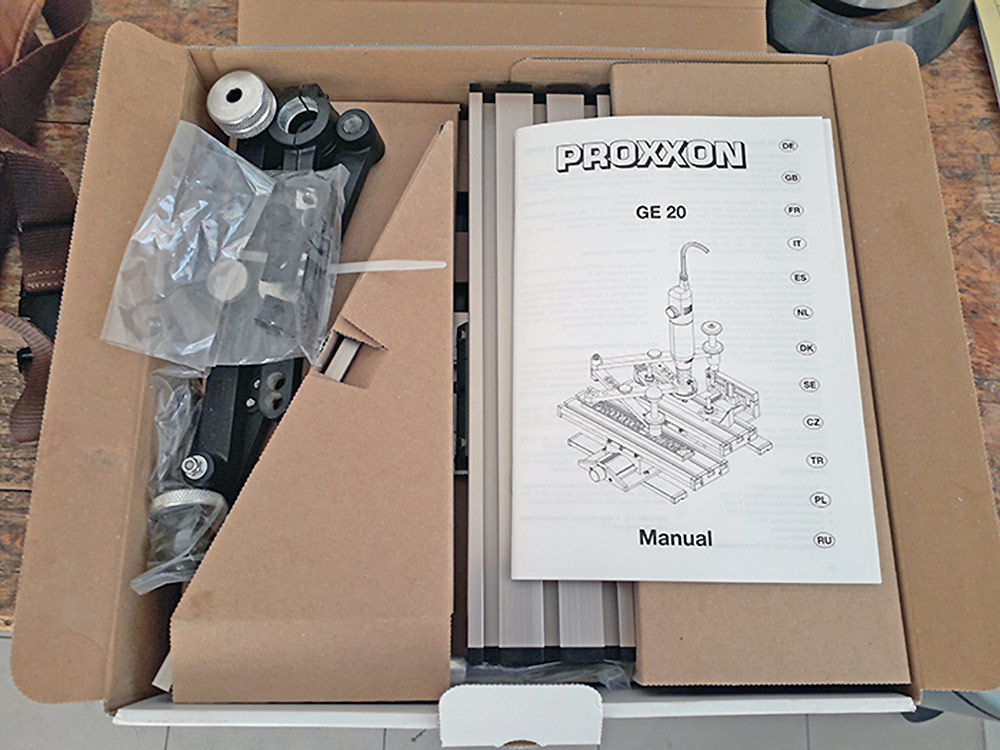

Lange ist jetzt nichts geschehen, wobei so ganz stimmt das nicht, ich habe mir rein aus Interesse doch diesen Pantographen von proxxon gekauft.
Die Ergebnisse sind mit einem 1,2 mm Fräser gar nicht so übel geworden, das Gerät ist in der Tat besser als sein Ruf. Vielleicht mache ich zu diesem Gerät nochmal ein eigenes Thema auf.

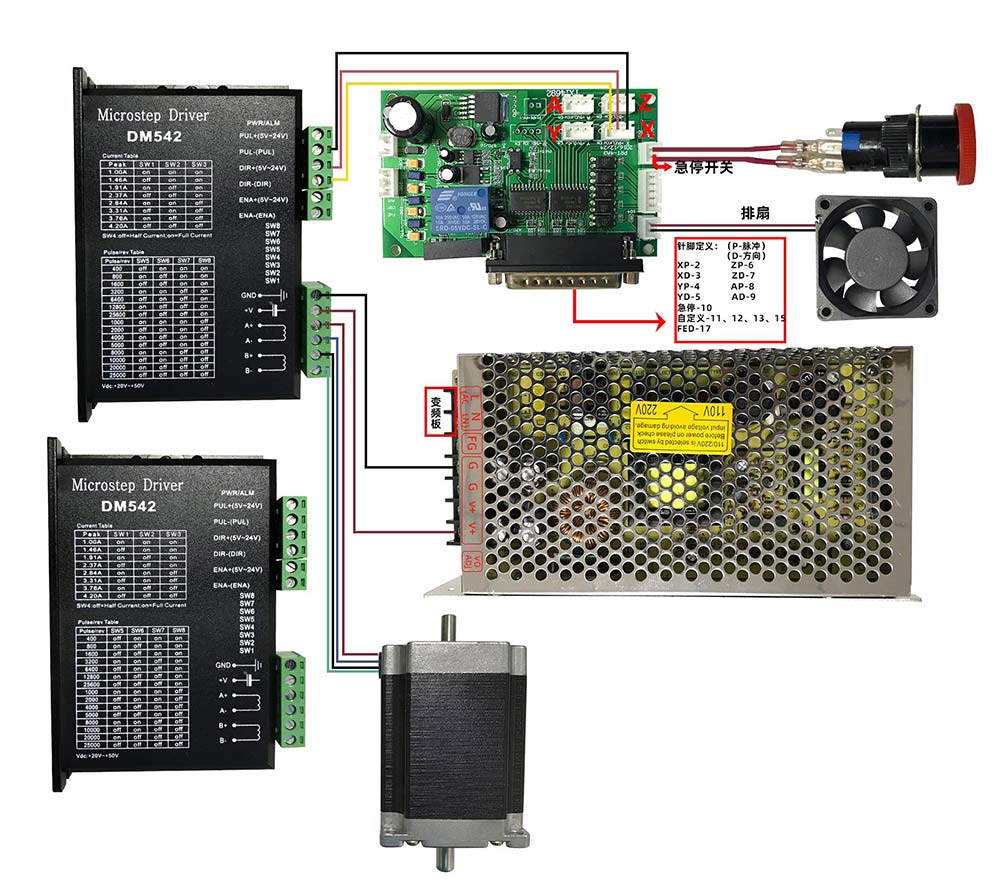

So zurück zu meiner CNC Fräse, der Chinesische Händler hat mir doch tatsächlich nach meinem Wunsch eines Schaltplanes zumindest einen Bestückungsplan geschickt der dann so aussah:
Auch ist heute endlich meine komplett bestückte neue Steuerkarte vom Arduinoclub gekommen:
Beim Nano muss ich dann noch die Stifte anlöten um das ganze dann auf die Steuerkarte aufzustecken.
Ja und dann gehts ans verkabeln, wovor ich großen Bammel habe weil man da einiges falsch machen kann.
Es bleibt weiter spannend und werde wieder berichten.
L.G.
Walter
