RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 02.08.2021
(02.08.2021, 15:55)VDX schrieb: ... meinen Glückwunsch!
Viktor
Servus Viktor
Dankeschön !!
Ich freu mich wirklich riesig dass die Maschine endlich läuft. Hast du Referenzen für Endschalter, die sollen gar nicht sooo
teuer sein. L.G.
Walter
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - Limbo - 02.08.2021
(02.08.2021, 17:32)walter schrieb: Hast du Referenzen für Endschalter, die sollen gar nicht sooo
L.G. Walter
Hallo Walter,
wenn Du Endschalter suchst, kann ich Dir 4 Stück Bernstein GC-SU1 FF gegen die Portokosten anbieten.
Allerdings sind die Schalter recht groß für deine Maschine.
Alternativ bekommst Du robuste Endschalter in kleineren Abmessungen günstig auf AliExpress.
Wenn es schneller gehen soll such mal bei Völkner, Distrelec und den üblichen verdächtigen.
An meinem Plotter sind einfache Microswitches montiert.
Meine Empfehlung würde so ausfallen:
Microschalter
Hans
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - MTronics - 02.08.2021
Beim montieren der Mikroschalter diese am besten so montieren, dass diese nicht "frontal" auf Block angefahren werden, sondern deren Nocke/Rolle "überfahren" wird. Das ist meines Erachtens eine bessere Konstruktion. An vielen 3D Druckern werden diese auf Block angefahren was deren Federelemente nicht so gut tun.
Gruß
Stefan
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - Limbo - 02.08.2021
(02.08.2021, 19:46)MTronics schrieb: Beim montieren der Mikroschalter diese am besten so montieren, dass diese nicht "frontal" auf Block angefahren werden, sondern deren Nocke/Rolle "überfahren" wird.
Gruß Stefan
Da hast Du Recht.
Deshalb habe ich auch einen Microschalter mit Rolle empfohlen, der so montiert werden sollte, dass er von einer Rampe (Schräge) angefahren wird. Schalter oder Rampe montiert man mit Schrauben in Langlöchern, damit man einen Einstellweg bekommt.
Die angebotenen Bernsteine haben einen Federstab, der zur Betätigung von allen Seiten angefahren werden kann.
Außerdem finde ich einen Sprungkontakt besser als einen schleichenden Umschalter.
Hans
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - VDX - 02.08.2021
... bei meinen CNC-Anlagen sind auch typisch Mikroschalter mit Rolle am Hebel als "Überfahr-Schalter" drin - das reicht auf etwa 10-15µm Refernziergenauigkeit aus, da ich die "eigentliche" Referenzposition beim Fräsen mit mehreren Werkzeugen ja sowieso immer neu als "Werkstück-Nullpunkt" setze.
Für wirklich genaues Referenzieren habe ich "Quader"-Inis von Pepperl&Fuchs mit etwa 1-2µm Genauigkeit und noch ein paar ganz spezielle (mit Analog-Auswertung) von Omron, die in einem Meßbereich von 2mm auf etwa 0.1µm genau referenzieren können ... das dürfte dann aber doch etwas "zu genau" sein -- meine beste Mechanik schafft gerade mal 1µm wiederholbare Positionierung ...
Viktor
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - wilbur - 03.08.2021
Hallo Walter, ich Gratuliere dir zu deinem Erfolg. Es ist ein Lernprozess der dich zum Erfolg bringt und du künftig immer besser wirst. Auch wirst du schnell lernen worauf es eigentlich ankommt beim Fräsen mit der Maschine.
Viel Spaß ......... PS: Endschalter werden völlig überbewertet.......
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 04.08.2021
Servus Allemiteinand
Danke für die Links zum Schalter, allerdings verkauft Völkel nicht an Österreicher sondern verweist auf den Shop getgoods, hier ist der Mikroschalter auch zu finden.
https://www.getgoods.com/at-de/products/481615/Hartmann-Mikroschalter-04G01C06B01A-250-V-AC-16-A-1-x-Ein-Ein-tastend-1-St..html?offer=73ba34df733eb8ccce632b6bb7c2380c
Was mir noch nicht ganz klar ist wie funktioniert dieser Schalter ? Gut er schaltet aus ......und dann ?
Wird das von der Software wieder freigegeben, dann dürfte aber der Schalter nur den Impuls zum ausschalten geben.....oder ?
Weil ja sonst die Software gegen den Schalter agieren muss.
Kann mir das bitte wer erklären ....
Danke dass ihr noch immer so fleißig mitschreibt !!
L.G.
Walter
PS: Ja die Schalter sind überbewertet, nur jetzt bin ich schon 2x gegen das Portal gefahren und ich wünschte mir solche Abschalter verbaut zu haben........
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - Limbo - 04.08.2021
Schau mal bei Distrelec, da ist die Auswahl am größten.
Wenn Die nicht an Dich versenden, dann schick mir die Bestellnummer / Anzahl und ich bestelle für Dich.
Der Schalter öffnet einen Strompfad. den Strompfad legst Du auf einen Eingang den die Software abfragt. Ist der Eingang 0 Volt sperrt die Software eine Fahrtrichtung des betroffenen Antriebs. in die andere Richtung kannst Du den Endschalter wieder freifahren.
Hans
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - wilbur - 04.08.2021
wenn du gegen die Endschalter fährst steht alles still und Estlcam sagt dir du musst STG+F11 drücken. Vorher aber vom Endschalter per Pfeil Button zurückfahren.

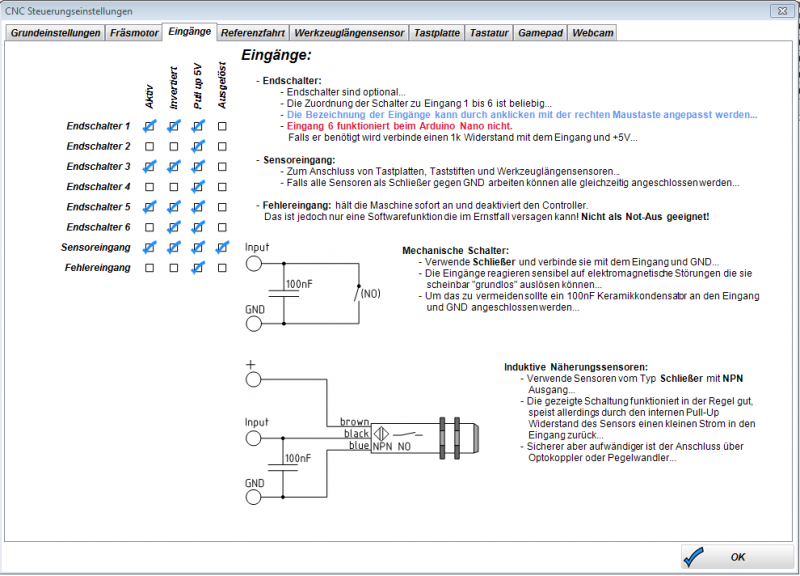

in den Einstellungen von Estlcam die Schalter Aktiv schalten.....
RE: Eine Gravierfräse muss her, nur wie vorgehen ? - walter - 04.08.2021
(04.08.2021, 14:42)wilbur schrieb: wenn du gegen die Endschalter fährst steht alles still und Estlcam sagt dir du musst STG+F11 drücken. Vorher aber vom Endschalter per Pfeil Button zurückfahren.
in den Einstellungen von Estlcam die Schalter Aktiv schalten.....
Dankeschön für die Info !!
L.G.
Walter
