Planfläche schief - htm4 - 25.02.2010
Hallo Bastelfans,
Ich hab da mal ´ne Frage….
Bei meiner Myford s7 Drehe bekomme ich beim Plandrehen keine rechtwinklige Fläche, sondern eine Erhebung. Das ist zwar schön anzusehen, wenn mein Drehteil sich auf der Planfläche wunderbar wie ein Kreisel dreht
, für andere Anwendung aber nicht brauchbar.
Die Abweichung beträgt etwa 1/10mm auf einen Radius von 70mm (Mitte-Außen).
Hat jemand eine Idee, was ich außer dem Schlosskasten und Planschlitten noch einstellen muss?
v.G. Johannes
RE: Planfläche schief - fritz-rs - 25.02.2010
Hallo, Johannes,
ist Dein Planschlitten denn einstellbar?
Das ist das einzige Element, das für die Planfläche im sauberen rechten Winkel zur Drehachse stehen muß.
Es könnte auch sein, daß die Führung zu locker fixiert ist und klappert ?
Gruß Fritz
RE: Planfläche schief - htm4 - 25.02.2010
Hallo Fritz,
der Planschlitten hat einstellbare Leisten, egal mit wieviel Spiel ich die einstelle, das Maß verändert sich nicht, ein Abweichung bleibt gelichbleibend meßbar.
v.G. Johannes
RE: Planfläche schief - dlw - 25.02.2010
Hallo Johannes,
versuch bitte mal folgendes beim Plandrehen:
- Bettschlitten fest klemmem
- Oberschlitten fest klemmen
Voraussetzung:
- Planschlitten ist spielfrei eingestellt
- Planschlitten läuft rechtwinklig zur Spindel (mit Meßuhr prüfen)
Gruß
dlw
RE: Planfläche schief - Allemool - 25.02.2010
Hallo Johannes,
hast Du beim plandrehen den Schlosskasten geklemmt? Wahrscheinlich nicht. Versuchs mal sollte dann besser werden. Falls Dein Problem dann immer noch da ist, könnte es daran liegen das sich der Oberschlitten beim Plandrehen etwas wegdrückt- das kann man durch eine etwas strammere Einstellung der Keilleisten den Oberschlittens eventuell beseitigen.
Wie viel hast Du denn Plan abgedreht? Vielleicht must du eine geringere Zustellung wählen.
Gruß
Allemool
RE: Planfläche schief - htm4 - 25.02.2010
Allemool schrieb:Hallo Johannes,
hast Du beim plandrehen den Schlosskasten geklemmt? Wahrscheinlich nicht. Versuchs mal sollte dann besser werden. Falls Dein Problem dann immer noch da ist, könnte es daran liegen das sich der Oberschlitten beim Plandrehen etwas wegdrückt- das kann man durch eine etwas strammere Einstellung der Keilleisten den Oberschlittens eventuell beseitigen.
Wie viel hast Du denn Plan abgedreht? Vielleicht must du eine geringere Zustellung wählen.
Gruß
Allemool
JA erst mal Danke für die Tipps, ich hab beim Schlosskasten und Querschlitten die Keilleisten nachgestellt und dann plangedreht, mit dem Haarwinkel nachgeprüft. Dann habe ich mit der Messuhr an der Stirnseite des Drehfutters nachgemessen, so ist mir die Abweichung von 1/10 aufgefallen. Was ich noch nicht probiert habe, ist den Oberschlitten etwas meht zu hemmen, kann sein dass er sich wegdrückt. Wieviel ABweichung darf denn der Querschlitten haben?
Ist es richtig wenn ich die Einstellung in folgender Reihenfolge mach:
- Scholsskasten mit Keilleisten ausrichten
- Querschlitten ausrichten
- Nachmessen
Ich will es morgen Nachmittag mal neu probieren, und beschreibe dann meinen Erfolg oder mein Problem.
v.G. Johannes
-
RE: Planfläche schief - buedes - 25.02.2010
Hallo Johannes,
hast Du die exakte Ausrichtung des Spindelstocks schon einmal überprüft?
Wie es geht, schreibt Jürgen Schwelm hier. (Tipps&Tricks- Drehmaschine ausrichten)
LG Horst
RE: Planfläche schief - fritz-rs - 25.02.2010
Johannes,
die fehlende Feststellung des Schloßkastens, verbunden mit einem stumpfen oder falsch gestelltem Drehstahl und vielleicht auch noch einer zu großen Zustellung können Deine Abweichung durchaus bewirken.
Jedes einzeln, besonders aber in Addition, sind für solche Abweichungen typisch. Und die sind nicht selten.
Gruß Fritz
RE: Planfläche schief - htm4 - 28.02.2010
...Tage später, es müssen ja auch noch die Brötchen verdient werden....ab in meine Bastelbude zu meiner myford, eure Tips aufgenommen und überlegt was zu machen ist. Nachfolgend das Ergebnis, zweimal erstellt, einmal fürs Funktionieren und einmal für alle Interessierten.

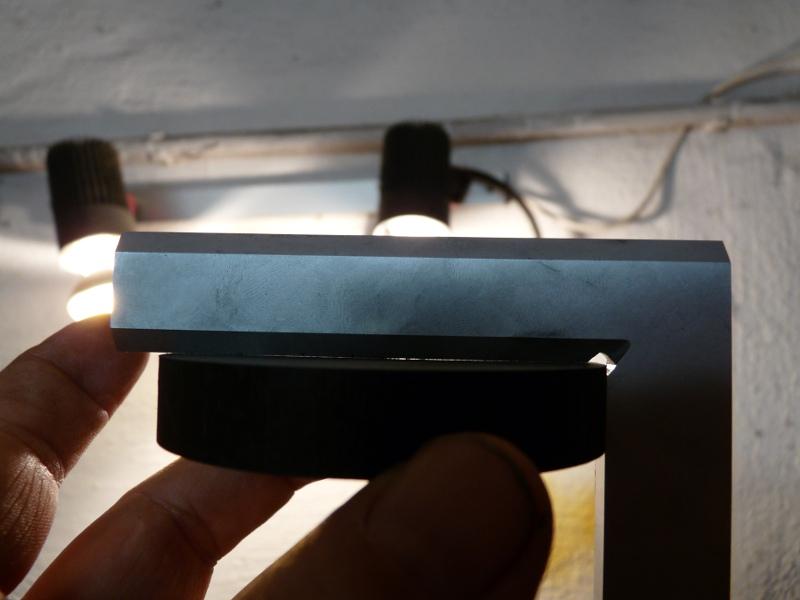

Das Problem:
Schiefe Fläche beim Plandrehen.
- Drehstahl, Schärfe, Freiwinkel, Höhe alles ok.
- Oberschlitten abgenommen, Schloskasten fixiert, mit dem Querschlitten gedreht,
-Oberschlitten fixiert...... immer dasselbe.
Dann habe ich einen Plan erstellt, mit den Möglichkeiten die ich zur Verfügung habe.

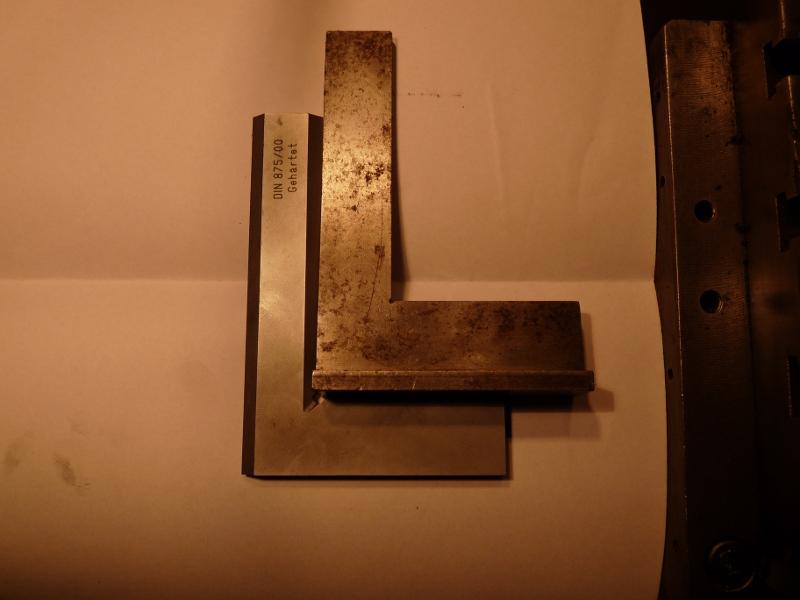

Einen teuren Haarwinkel nach DIN, eine Protion Gedult
- prüfen der Winkligkeit des Scholsskasten,
- prüfen der Winkligkeit der Querschlittens
- prüfen der Laufflächen
- prüfen der Keilleisten.
Dann gings los.

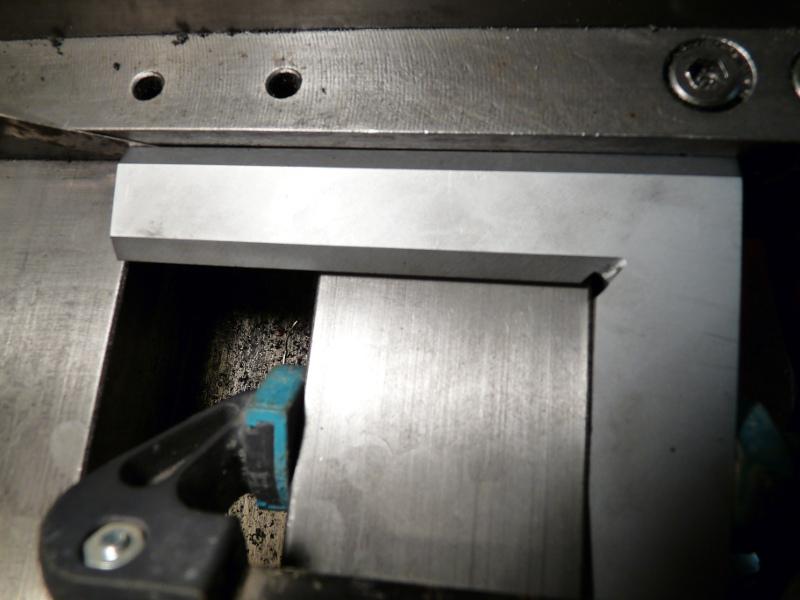

Winkelabgleich
Prüfen des Sitzes des Schlosskastens zum Bett, da war das Problem.
3zehntel mm Abweichumng von 90 Grad.

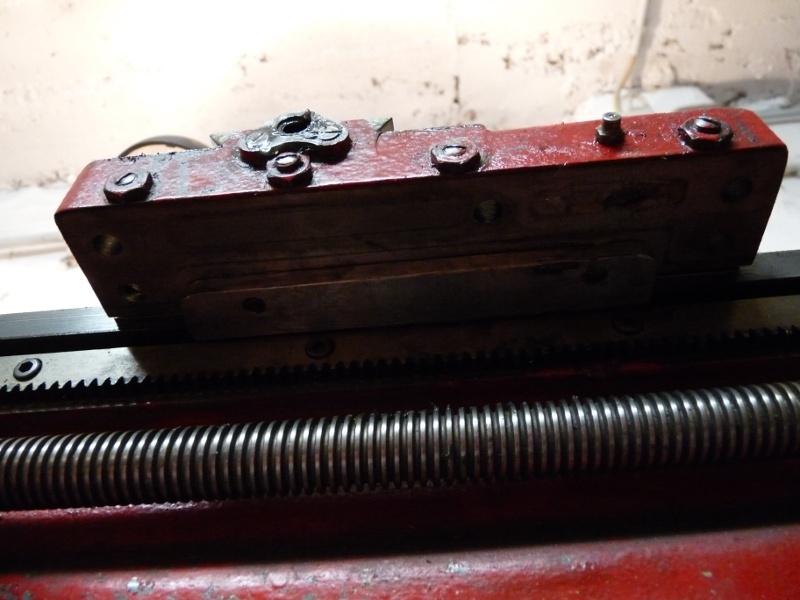

Also den Schlosskasten demontieren,
und die Bahnen des Schlittens, die Winkligkeit und Maßhaltigkeit der Keilleitsen prüfen.

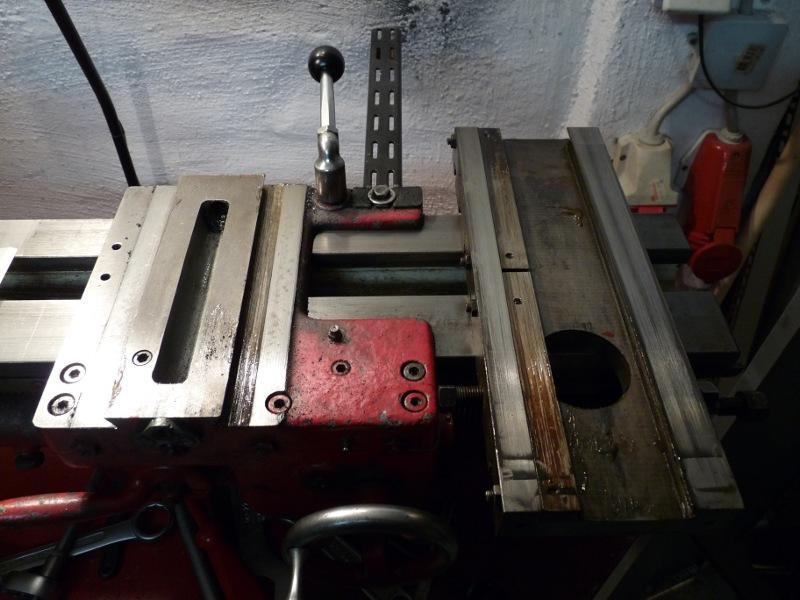

Querschlitten abgezogen,
"Achtung" beim Demontieren des Schlosskastens und der Bahnführung sind geschliffene Abstandsbleche auf selbsteständige Entfernung zu beachten.
Also mann muss den Abbau vorsichtig betreiben und besser einmal mehr gucken damit man weiß, wo etwas hingehört wenn es entgegenfällt.

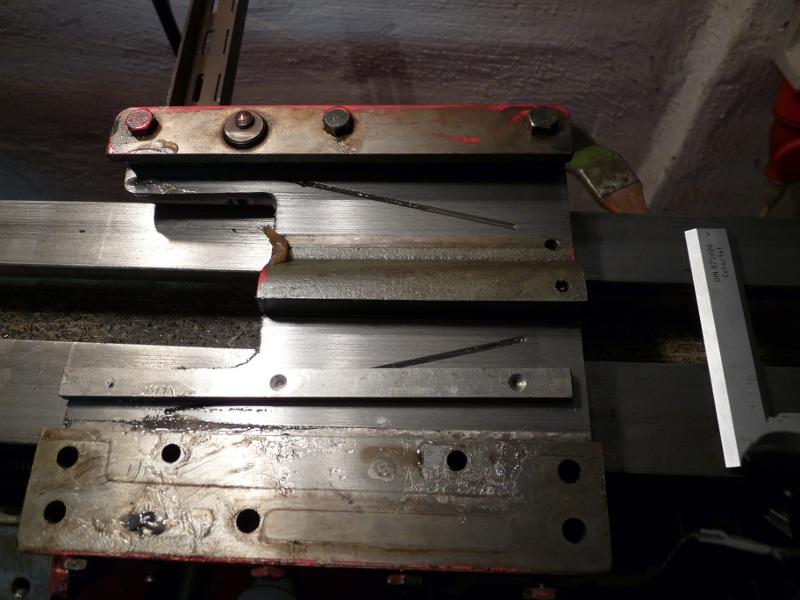

Der Schlosskasten-Schlitten von unten, dabei fiel mir auf, dass die Einstellung des Spiels mit den Keilleisten nur auf einer Bettschiene realisiert wird und das die Keilleiste zwei Einsenkungen hat, die vorrangig für die Einstellung des Spiels und der Winkligkeit des Schlosskastenschlittens sind. Aha ....
Schön sind hier die Abschmierkanäle diagonal zu sehen.
Nun weiter messen,
- Keileisten absolut maßhaltig
- die Führungsnut des Schlittens ist rechtwinklig zur Außenseite des Schlitten und asolut parallel. Das war wichtig zu prüfen, um eine maßhaltige Ausgangslage für die Einstellung des Schlittens nach Wiedermontage zu haben.
Alles wieder schön säubern und einfetten, Schlitten aufsetzen, Schlosskaste wieder zusammenbauen.

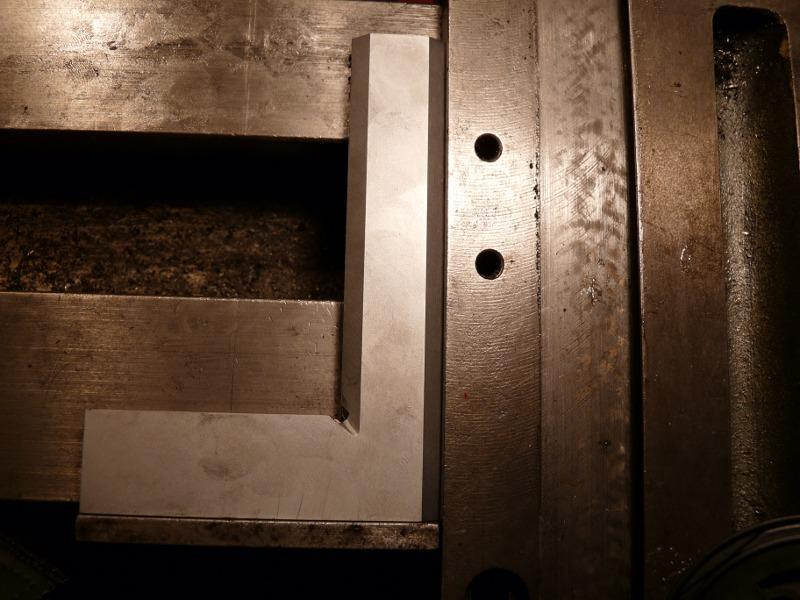

Jetzt habe ich den Winkel angelegt(Drehbankbett gegen Schlosskasten), die Keilleisten eigestellt und bin immer wieder vorsichtig auf den Winkel zugefahren, bis das Bild dann entstand, also kein Spiel, Rechtwinkligkeit zum Drehbankbett und der Schlosskasten-Schlitten lässt sich noch fahren.
Da ich mir selbst nicht galuben wollte, noch schell einen Planschnitt und...................................

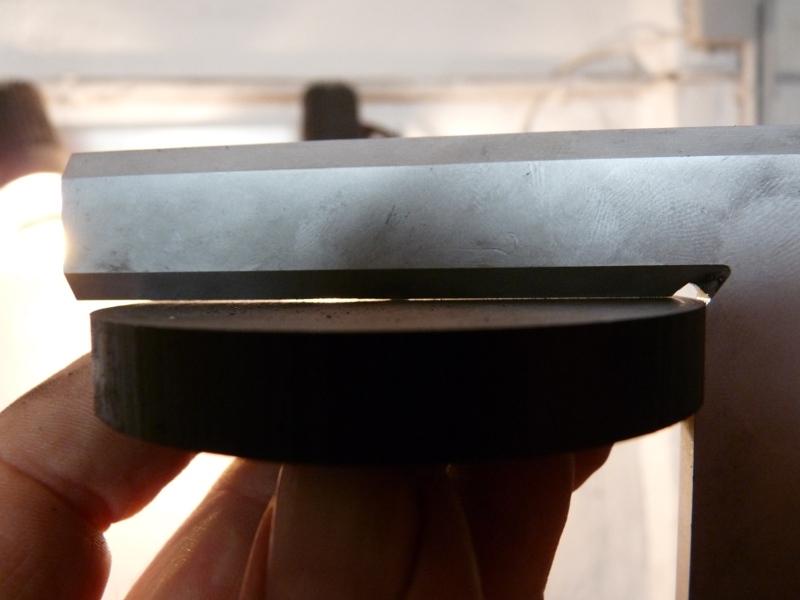

hier das Ergebnis! freu, jubel. grins
Viele Grüsse Johanns
RE: Planfläche schief - fritz-rs - 07.03.2010
Hallo, Johannes,
wenn ich mir Deine Fotos von vor der Demontage/Montage ansehe, entdecke ich schon den Fehler:
Du hast den Drehstahl nicht genau auf Drehachsenhöhe fixiert.
So ist in der Mitte ein Nocken stehen geblieben.
Eine leichte Verschiebung des Haarwinkels nach unten hätte Dir eine ebene Fläche gezeigt.
Das würde sich mit gleicher Drehstahl-Höhen-Einstellung auch jetzt wiederholen.
Gruß Fritz
