+--- Thema: Mitte finden, wie ? (/showthread.php?tid=2113)
Mitte finden, wie ? - DK7JR - 30.03.2010
Hallo..
ich bin dabei eine Lochscheibe für einen Drehzahlgeber herzustellen.
Die Lochscheibe soll auf eine Propellerwelle ( Boot), befestigt werden.

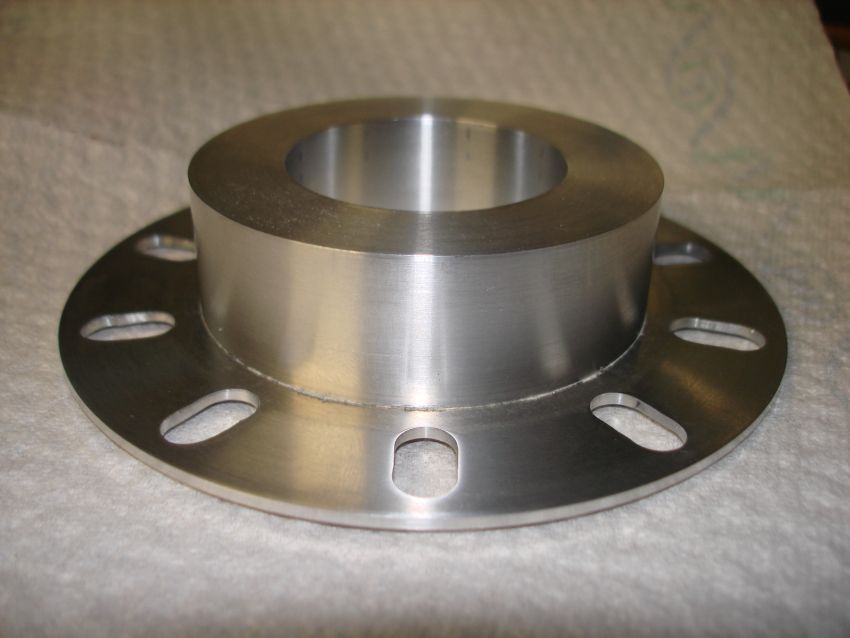

Die sieht so aus:
Um jetzt die Welle nicht ausbauen zu müssen, wird die Scheibe in der Mitte geteilt.
Hab die Scheibe nur mal zu Verdeutlichung in den Schraubstock gespannt. Der Schnitt geht natürlich mittig durch die Langlöcher.
Das mache ich auf der Fräse mit einem Kreissägeblatt und sieht so aus:
Jetzt die blöde Frage, wie finde ich die Mitte.
Meine Fräse hat ein Magnetmeßsystem.
Die senkrechte Mitte ist einfach zu finden mit einem Kantentaser beide Seiten anfahren und dann das Maß halbieren.
Aber die waagerechte Mitte ?
mmH, mit dem Pupitast, geht wohl nicht (oder?), mit der Meßuhr glaube ich auch nicht.
Klar, mit dem Sägeblatt oben und unten anfahren.
Aber es muß doch auch irgendwie Meßtechnisch gehen.
Es könnte ja sein das es ganz einfach ist und ich im Moment ein Brett vorm Kopf habe
Gruß
Manfred
RE: Mitte finden, wie ? - Hartmut - 30.03.2010
Haaallooo Manfred,
dass ist doch ganz einfach!!!!
Zunächst den Durchmesser des im Schraubstock eingespannten Flansches exakt messen,sagen wir mal 50 mm.Das Sägeblatt hat,sagen wir mal eine Dicke von 1 mm.
Nun fährst Du das Sägeblatt sauber und vorsichtig von oben auf den Flansch,dann stellst du die Tiefenanzeige der Pinole Deiner Fräse auf NULL.
So,nun etwas Mathematik:
50 + 1 = 51 : 2 = 25,5
Nun drehst Du die Pinole auf 25,5 mm und hast exakt die Mitte!
War doch gar nicht so schwer,oder?
Du bist nur nicht drauf gekommen!
Gruß
Hartmut
RE: Mitte finden, wie ? - Edwin - 30.03.2010
Hallo Manfred,
wenn Du keinen 3D-Taster hast, den kaum jemand besitzt, gibt es eine ganz einfache Möglichkeit.
Du mußt das Teil mit dem Sägeblatt von oben vorsichtig anfahren bis ein Zigarettenpapier, das Du dazwischen hältst klemmt, oder Dein langsam laufendes Sägeblat die Oberfläche ankratzt. Dann fährst Du das Sägeblatt vom Teil weg und stellst die halbe Dicke des Blattes zu und nulls die Skala. Wenn Du jetzt noch den halben Durchmesser des Teils zustellst bist Du +/- 0,1mm in der Mitte.
Gruß Edwin
hoppla, das war jetzt fast gleizeitig...
RE: Mitte finden, wie ? - Peppy66 - 30.03.2010
Hallo Manfred,
nur Mal so auf die Schnelle, also links und rechts antasten ist nicht das Thema.
Den Durchmesser Deines Teiles kennst Du sicherlich. So wie auf dem Bild angezeigt oben "ankratzen" Radius des Teils und die Scheibenfräsebreite halbiert abziehen und Du bist in der Mitte. Wenn Das Teil jedes Mal aufliegt, verändert sich die Mitte nicht. Die Anschläge links bleiben ja sicherlich auch.
Oben und unten antasten entfällt so.
Es gibt auch 3D-Taster
LG Peppy
Sorry mein Sohnemann unterbrach und muß zum Doc also 3fach
RE: Mitte finden, wie ? - DK7JR - 30.03.2010
Hallo..
danke Hartmut, Edwin und Peppy
für die schnelle Antworten..
Das Brett vorm Kopf ist jetzt abgefallen, ist ja ganz einfach..., dann werde ich mal....
So ein 3D-Taster muß über kurz oder lang her, den gibt es aber nur glaube ich mit 20mm Schaft, und den kann ich nicht einspannen.
Bei RB habe ich mal einen mit dünneren Schaft gesehen, aber den find ich nicht mehr..
Also nochmals, Danke
Gruß Manfred
