Woher Axialrollenlager 16 x 24 x X beziehen? - TL13 - 12.10.2010
Hallo,
ich bin gerade dabei, meine Fräse zu zerlegen. Bei den Spindeln habe ich gesehen, dass bei einer ein dünner Messingring (ca. 1 mm) zwischengelegt ist, offenbar um die Reibung zu mindern.
Irgendwo habe ich mal einen Thread gelesen, da hat jemand Axialrollenlager in seine OPTIMUM-Drehmaschine eingebaut. Genau das möchte ich bei der Fräse anstatt der Messingringe auch machen.
Aber woher nehmen? Ich habe die Spindeln vermessen und es würden Axialrollenlager in der Größe 16 x 24 x X (wobei X möglichst dünn, aber nicht dicker als 4 mm sein sollte) passen.
Kennt jemand von Euch eine Bezugsquelle?
RE: Woher Axialrollenlager 16 x 24 x X beziehen? - TeraVolt - 12.10.2010
Hallo Makus,
oweh, bei diesen Vorgaben sieht es aber duster aus. Axilal Kugel- oder Rollenlager scheiden wegen der maximale zulässigen Dicke von 4 mm aus.
Eine Möglichkeit wäre ein Axial-Nadelkranz INA aber da gibt es dann Probleme mit dem 16 mm Innendurchmesser.
Oder Du verwendest eine Kunststoffscheibe aus meinen Lieblingswerkstoff Zedex 100k Beispiel für Anwendungen
Schöne Grüße,
Harald
RE: Woher Axialrollenlager 16 x 24 x X beziehen? - TL13 - 13.10.2010
Hallo,
danke für den Tipp mit dem ZEDEX 100k! Das habe ich zwar nicht zur Verfügung, aber ein bisschen S-Grün war noch auf die Schnelle zu finden.
Daraus hab ich mir jetzt mal einen 1 mm dünnen Ring gemacht, sollte funktionieren denke ich. Trotzdem schade, ich hätte viel lieber ein Axialrollenlager eingebaut.
RE: Woher Axialrollenlager 16 x 24 x X beziehen? - TeraVolt - 14.10.2010
Hallo Markus,
S-Grün als ultrahochmolekulares Polyethylen hat ja auch ganz hervorragende Gleiteigenschaften.
Die Härte und Kriechstabilität ist bei Zedex wesentlich besser, aber bei deiner Anwendung ist das bestimmt nicht relevant. Ich denke die Scheibe wird lange Jahre gute Dienste verrichten.
Schöne Grüße,
Harald
RE: Woher Axialrollenlager 16 x 24 x X beziehen? - TL13 - 14.10.2010
Hallo,
so, komme gerade von ca. einer Stunde Kreuztischeinstellarbeit... Habe dazu die Spindeln erst mal draußen gelassen (hab ich heute zufällig hier im Forum irgendwo gelesen, war ein super Tipp, damit funktioniert es prächtig!)
Die S-Grün Scheiben haben alle genau gepasst und das Axialspiel der Spindeln hat sich dadurch auf fast 0 reduziert - genial!
Auf der Tisch hat jetzt absolut kein Spiel mehr und die Spindeln lassen sich trotzdem noch superbutterweich über den gesamten Weg kurbeln - so mag ich es!

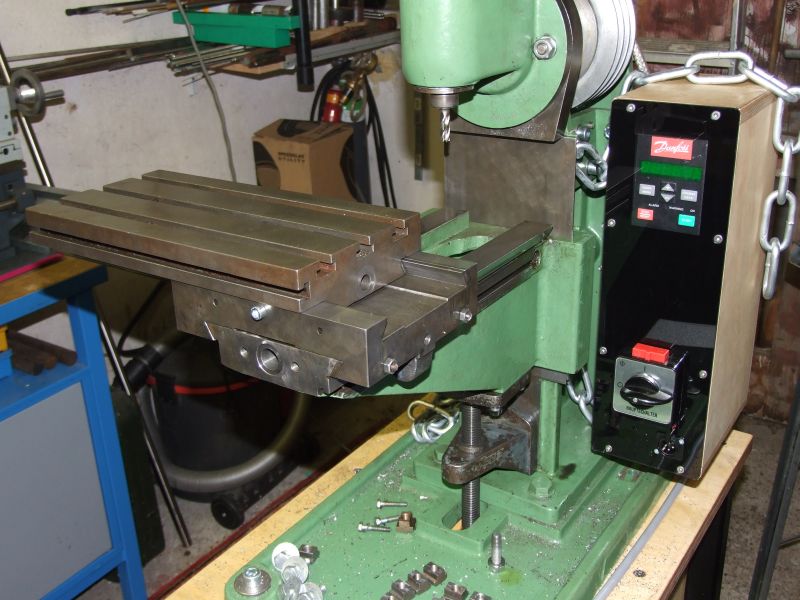

Hier ein paar Bilder:
