RE: Antrieb für Teilapparat - Vignette11 - 05.03.2014
Hallo,
Ich möchte über den aktuellen Stand des Projekts berichten.
Seit meinem letzten Beitrag war ich ua. auch im Skiurlaub darum hat es auch etwas gedauert, ein Bild ist hier.
Das Gerät ist fertig und funktioniert
Teilapparat mit Antrieb

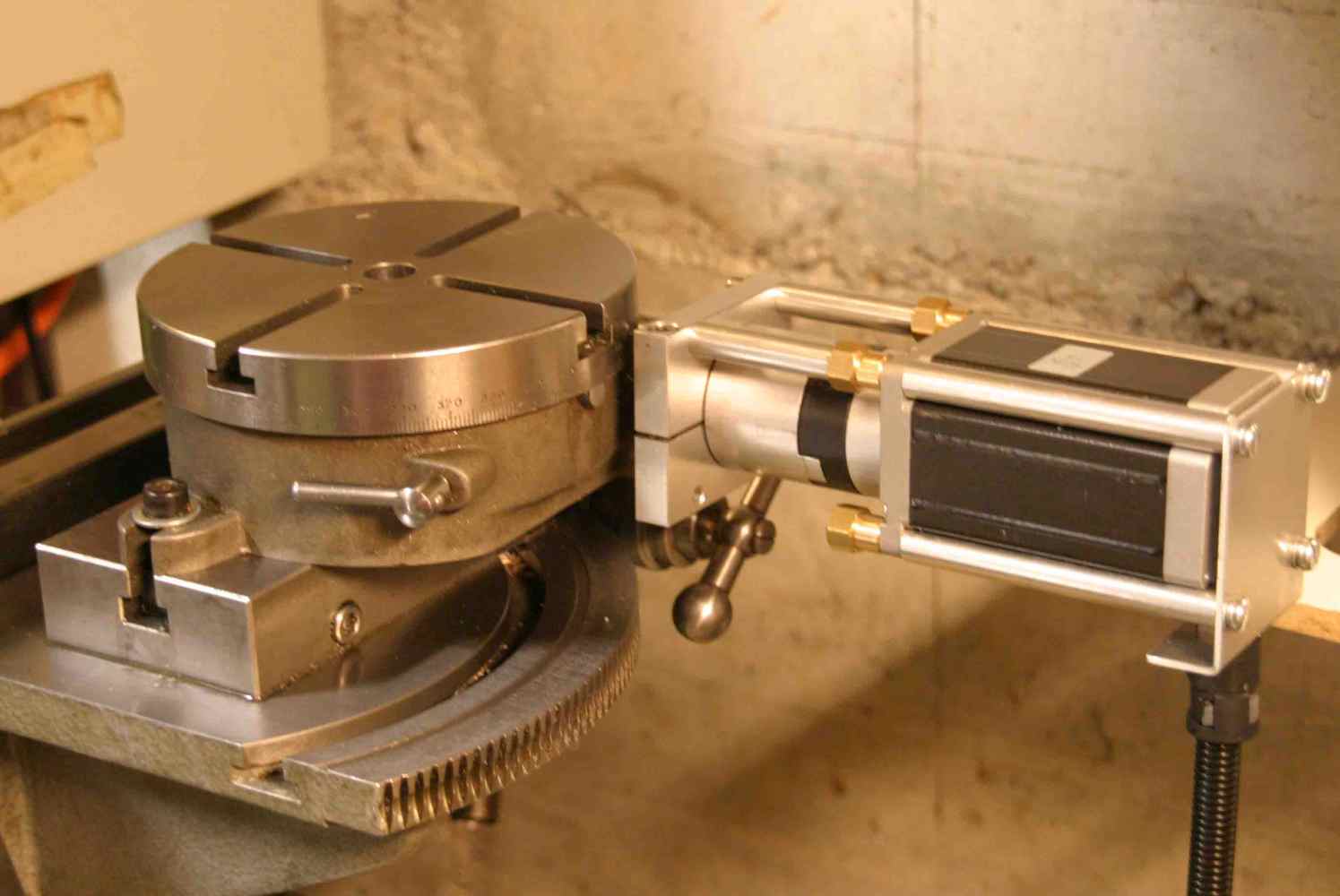

Rundtisch mit dem gleichen Antrieb
Um die Drähte am Ausgang des Motors zu schützen habe ich folgende Lösung gewählt. Die Schutzvorrichtung ist mir wichtig da der Teilapparat / Rundtisch und der Antrieb des öfteren auf-und-abgebaut werden muss.
Ansicht eines Mitnehmers. Die Kupplungsscheibe habe ich aus POM gefertigt.
Ich beschäftige mich nun mit dem Gedanken die Schrittmotorsteuerung auch an meine Tischdrehbank zu verwenden und damit auch Teilungen vornehmen zu können.
Gruss Franz
RE: Antrieb für Teilapparat - karamo - 05.03.2014
Hallo Franz,
(05.03.2014, 00:26)Vignette11 schrieb: ... Skiurlaub ...
Würde ich auch gerne wieder einmal. Geht aber leider körperlich nicht so recht wegen der extrem geringen Kondition.
Zitat:... diee Drähte am Ausgang des Motors zu schützen ... Schutzvorrichtung ...
Das ist eine gute Idee, es so zu machen !
Von wo hast du den Kabelschutzschlauch und die "Zugentlastung" her?
LG Wolfgang
RE: Antrieb für Teilapparat - Vignette11 - 05.03.2014
Hallo Wolfgang,
(05.03.2014, 01:01)karamo schrieb: Hallo Franz,
Zitat:... diee Drähte am Ausgang des Motors zu schützen ... Schutzvorrichtung ...
Das ist eine gute Idee, es so zu machen !
Von wo hast du den Kabelschutzschlauch und die "Zugentlastung" her?
Das Kabelschutzrohr und die Anschlüsse sind von der Firma www.pma.ch
Die Verbindung erfolgt in einem kleinen Klemmenkasten. Ich habe das Wellrohr so weit wie möglich gespannt und die Drähte dann mit etwas Ueberlänge abgeschnitten. Somit kommen die Drähte nicht unter Zugbelastung.
Grüsse Franz
RE: Antrieb für Teilapparat - Nicolas - 30.03.2014
(18.01.2014, 01:22)karamo schrieb: [...]
Wenn ich mich richtig erinnere, dann hat mir Nikolas geschrieben, dass er einen 3Nm Schrittmotor verwendet. Auch für den Drehtisch von Optimum paßt das.
[...]
Ach Du warst das :-)
