RE: Neue Drehbank einstellen und eniges mehr! - Michael_S. - 06.06.2014
(06.06.2014, 00:07)firefly-10 schrieb: Hallo Ihr Lieben,Zum Thema Rundlauf prüfen am Dreibackenfutter findest du über Google sehr viele Einträge und Videos.
nochmals eine kurze Nachfrage da das Backenfutter ja klemmt und mucken macht und es eigentlich zu der Überschrift passt.
Wie kann ich die Rundlaufgenauigkeit des Backenfutters testen ?
Wo muss ich meine Messuhr dran halten (muss ja irgendwo an den Backen dran und nicht am Futtergehäuse) um zu sehen wie genau/ungenau es ist ?
Einfaches Bild würde schon reichen.
Gruss
Dirk
Ganz grob gesagt: Spanne einen Fräser oder eine geschliffene Welle (100mm sind schon ausreichend ) ein.
Eine Messuhr auf die Welle anlegen und das Futter von Hand Drehen.
Du hast mehr als eine Schraube zum Anziehen des Werkstückes, nimm immer die mit den besten Rundlaufeigenschaften. Du wirst normalerweise einen Unterschied zu den beiden Schrauben feststellen können.
Bei den Preiswerten Chinafuttern kannst du aber schon zufrieden wenn es einigermaßen im unteren 1/10 bereich läuft.
Gutes gelingen beim ersten Drehversuch ..
RE: Neue Drehbank einstellen und eniges mehr! - karamo - 06.06.2014
Hallo Dirk,
(06.06.2014, 00:07)firefly-10 schrieb: Wie kann ich die Rundlaufgenauigkeit des Backenfutters testen ?
Wo muss ich meine Messuhr dran halten ...
Einfaches Bild würde schon reichen. ...
Hier hast du mein Abnahmeprotokoll meiner Optimum D240x500G.
Darin kannst du alle Meßpositionen sehen.
LG Wolfgang
RE: Neue Drehbank einstellen und eniges mehr! - firefly-10 - 06.06.2014
Hallo Ihr Lieben,
Für die Infos und danke Wolfgang. Ich drucke mir das mal für mich aus, radiere aber vorher deine Werte raus und werde dann nach und nach mal ein Messprotokol von meiner Drehe anfertigen.
gruss
Dirk
RE: Neue Drehbank einstellen und eniges mehr! - firefly-10 - 07.06.2014
So Liebe Fachleute,
ich habe nun mal 3 Messungen vorgenommen. Ich beziehe mich jetzt mal auf die Einteilung von Wolfgangs Messprotokoll.

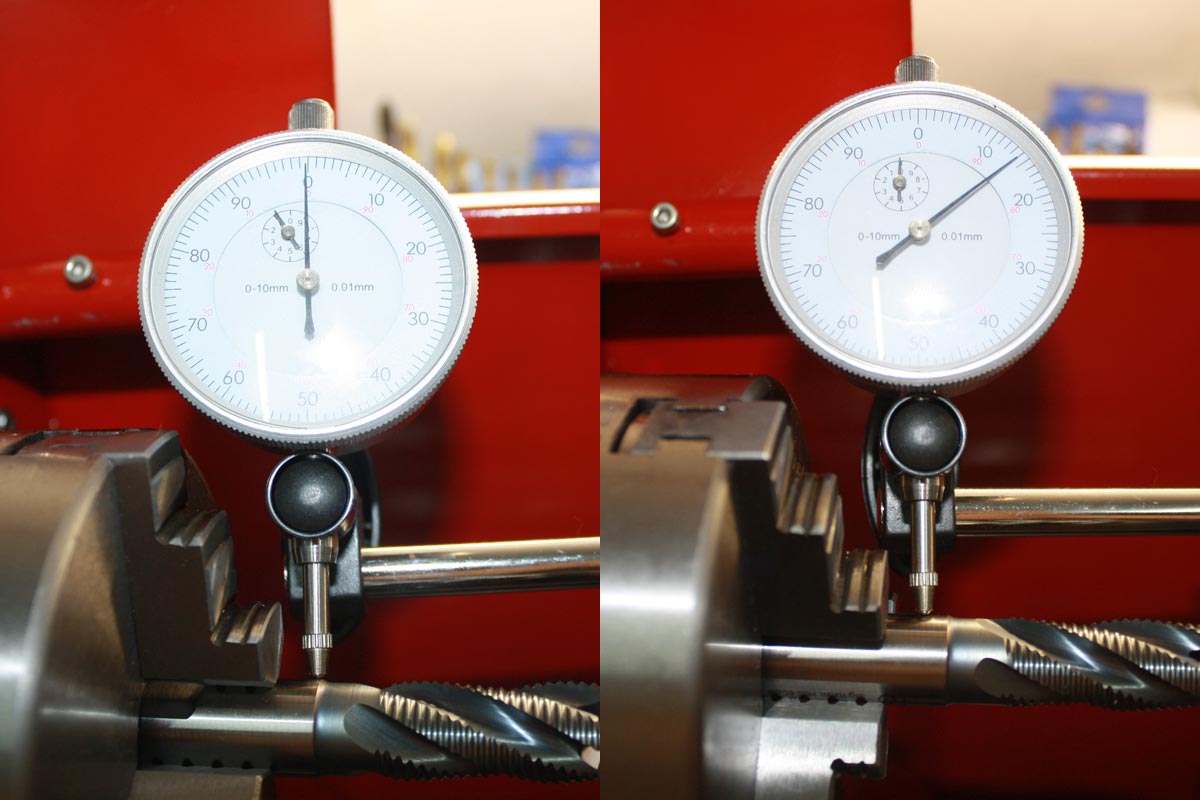

Messung 9-1
Eingespannt war ein 16mm Schruppfräser so weit wie möglich rein ins Futter aber genug von dem Vollmaterial rausschauend das man messen konnte.
Wenn ich das richtig ablese komme ich bei der Messung auf eine Ungenauigkeit von 0,14 mm. Auch das zuschrauben des Futters mit einer anderen Schraube brachte höchstens eine Besserung auf 0,12 mm. Also der Hit ist das nun wirklich nicht oder ?

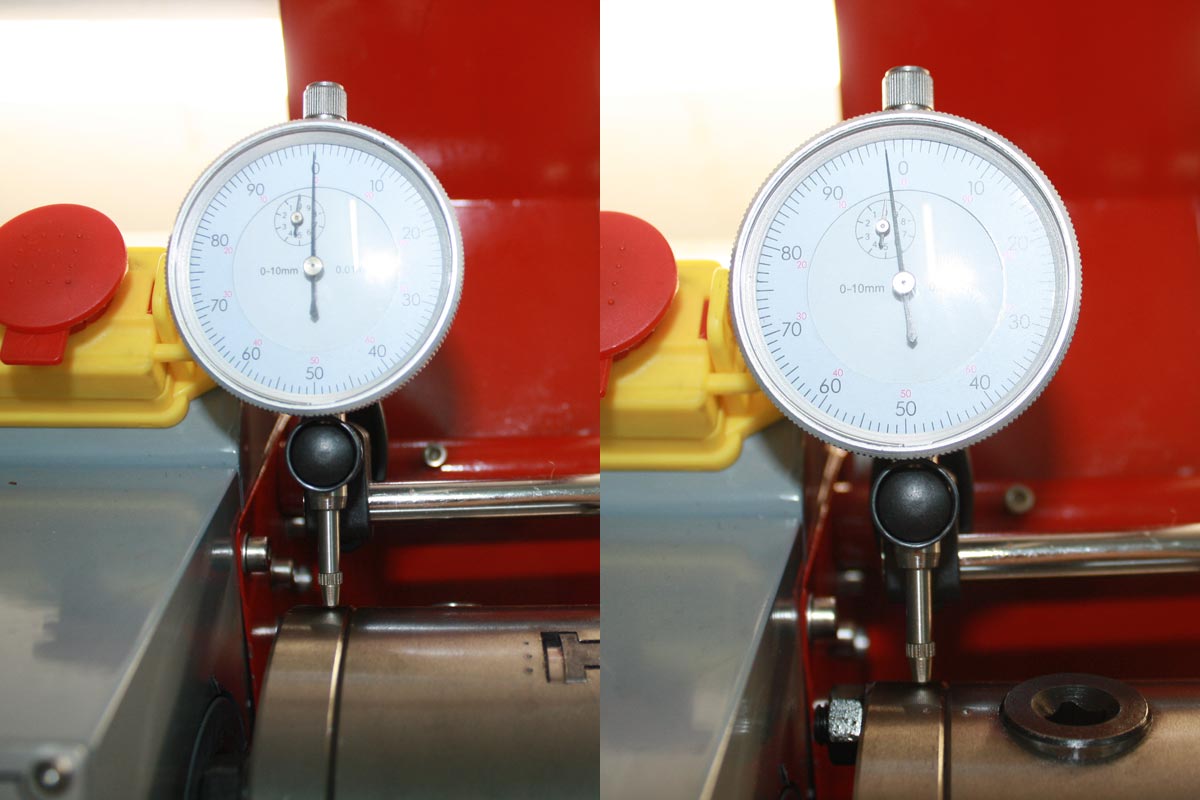

Messung 8
Rundlauf der Drehfutters
Interessanterweise tat sich da bei der Nadel fast garnichts. Sie stand nicht exakt auf null und bewegte sich gerade mal auf 0,01 mm. Wenn ich das richtig ablese, dann ist der Rundlauf ungefair 0,005 mm.

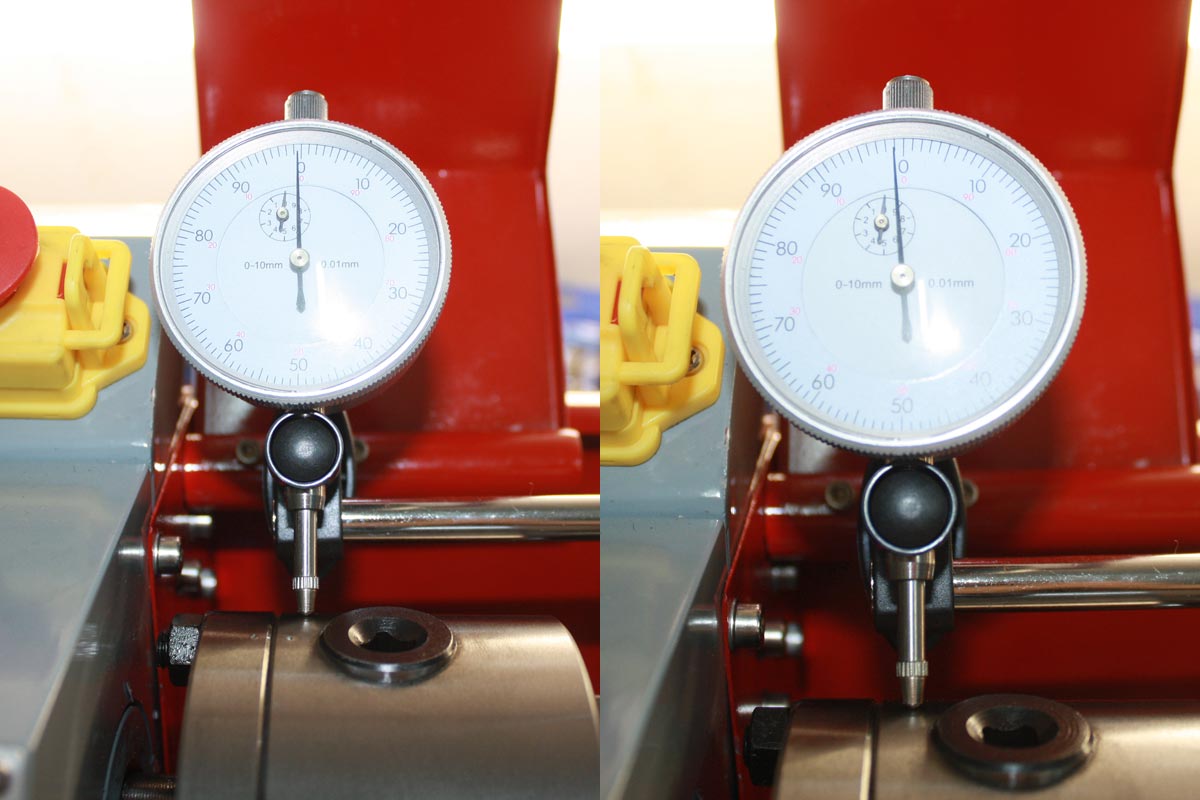

Messung 1-B
Hier komme ich mit der Messuhr auf einen Wert von 0,02 mm. Scheint auch nicht so der hit zu sein, wenn ich sehe das bei Opti vorgaben sind von 0,009 (die ich mit meiner Messuhr eh nicht messen könnte
).Was mich nun ein wenig stört sind die 0,14 mm des Backenfutters. Ist zwar einen Chinadrehe, finde ich trotzdem ein wenig viel. Auch ein verdrehen des Fräsers innerhalb des Futters hat den Wert nicht verbessert.
Kann man da irgendwas verbessern ?
Hab schonmal was von ausschleifen gehört, aber man hat mir da auch schon von abgeraten.
Weitere Messungen werden nach und nach mal folgen bis das Protokoll voll ist.
gruss
Dirk
RE: Neue Drehbank einstellen und eniges mehr! - karamo - 07.06.2014
Hallo Dirk,
(07.06.2014, 01:28)firefly-10 schrieb: Messung 9-1
... von 0,14 mm. ... höchstens eine Besserung auf 0,12 mm.
Der Logik folgend zeigt dies, dass höchstwahrscheinlich die klemmende Backe#1, in der Ausfräsung nicht exakt ist.
Ich würde da wirklich nichts ausschleifen versuchen !!!
Das ist für mich ein klarer Reklamationsfall !!!
LG Wolfgang
RE: Neue Drehbank einstellen und eniges mehr! - Jojo85 - 07.06.2014
(07.06.2014, 01:37)karamo schrieb: Das ist für mich ein klarer Reklamationsfall !!![/b]
Dem ist nichts hinzuzufuegen!!!
Jochen
RE: Neue Drehbank einstellen und eniges mehr! - walter - 07.06.2014
(07.06.2014, 01:37)karamo schrieb: Der Logik folgend zeigt dies, dass höchstwahrscheinlich eine Backe, eben die klemmende #1, in der Ausfräsung nicht exakt ist.
Ich würde da wirklich nichts ausschleifen versuchen !!!
Das ist für mich ein klarer Reklamationsfall !!!
LG Wolfgang
Hallo Dirk
So würde ich das auch sehen, das ist ein klarer Reklamationsfall !
Mach von den wichtigsten Stationen ein Pdf und schick es deinem Händler und urgiere nach einem neuen Futter.
Wenn der seriös ist dann hast du bald das Teil im Haus.
Gruß
Walter
RE: Neue Drehbank einstellen und eniges mehr! - firefly-10 - 08.06.2014
Hallo Ihr Lieben,
ich habe nun den Vertrieb mit dem Hinweis auf die gesetzliche Gewährleistungspflicht angeschrieben, da der Defekt ja eindeutig schon bei Lieferung vorhanden war. Allerdings soll der mir das neue Futter erstmal zusenden bevor ich dem das alte Futter schicke, sonst kann ich wieder warten bis zum Sanktnimmerleinstag und kann die Drehe nicht benutzen.
Bin mal gespannt ob der sich am Montag meldet oder meine zweite Mail ,die erste Mail vom Donerstag hatte er ignoriert, wieder in den Mülleimer wirft. Sollte ich gegen 16 Uhr nix von dem gehört haben, kommt der Griff zum Telefon.
Schaun wir mal wie gut der Service ist oder ob der nur ein Mitläufer ist.
Nötigenfalls haben wir ja noch eine gute Rechtsschutzversicherung.
Gruss
Dirk
RE: Neue Drehbank einstellen und eniges mehr! - karamo - 08.06.2014
Hallo Dirk,
du hast hier gefragt:
(05.06.2014, 01:10)firefly-10 schrieb: ... das Backenfutter zu zerlegen.
Dazu hat Hasso hier einen Hinweis gegeben:
(08.06.2014, 22:01)oldradio schrieb: ... mal den Beitrag
http://www.bastelstube.wien/forum/showthread.php?tid=2408
... Vollständig - alles erklärt ! ...
LG Wolfgang
RE: Neue Drehbank einstellen und eniges mehr! - karamo - 08.06.2014
Hallo Dirk,
aus gegebenen Anlaß möchte ich doch noch eine Anmerkung meinerseits machen:
Bitte laß dich nicht verunsichern, auf Grund des Beitrags von Comaspahn (hier) bez. der Körnermarkierungen.
1) Die drei Backen haben auf Grund der Spiralnut von sich aus schon eine unterschiedliche Masseverteilung (Schwerpunkt). Wo, wie und ob überhaupt das ausgeglichen wird, das weiß ich nicht.
2) Ich habe meine Backen mal abgewogen (Auflösung der Waage 0,01g):
#1 = 196,31g
#2 = 195,24g
#3 = 194,77g
>> Differenz #2 - #1 = 0,47g
>> Differenz #3 - #2 = 1,07g
Da aber die Backe#1 als erste greift, hat sie den Schwerpunkt am nähesten zur Drehachse. Die Backe#3 greift als letzte und hat daher ihren Schwerpunkt am weitesten außen, ist aber auch leichter, was einen gewissen Ausgleich schafft.
Diese zwei Punkte sind meines Erachtens viel mehr eingehend auf die Unwucht als ev. kleine Körnermarkierungen.
LG Wolfgang
