Myford ML7 Schwenkkopf gebrochen - dwasser - 24.05.2010
Hallo Zusammen,
vielleicht kann mir ja jemand von euch helfen,
mir ist bei der Demontage meiner ML7 der Schwenkkopf
der Vorgelegewelle zerbrochen.. (73/1603)
Hat jemand von euch Ersatz oder weiß woher ich Ersatz bekomme?
Die Welle ist auch schon ziemlich durch und müsste auch neu.
PS: ich habe hier noch einen Original Untertisch für die ML7/Super 7 -
wenn jemand Interesse hat, bitte melden.
Viele Grüße,
Daniel
RE: Myford ML7 Schwenkkopf gebrochen - Balu - 24.05.2010
Hallo Daniel,
herzlich willkommen in der Bastelstube.
zu deinem Anliegen währe es sinnvoll mal ein paar Fotos
hier reinzustellen. Das macht die Sache leichter
grüße und viel Spass in der Bastelstube
Grüße Volker
RE: Myford ML7 Schwenkkopf gebrochen - dwasser - 24.05.2010
Hallo Volker,

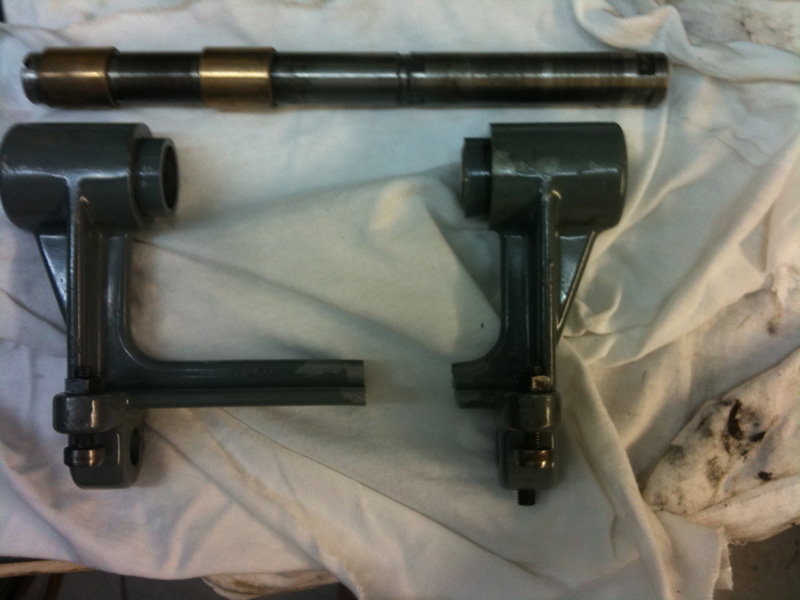

vielen Dank für Deine schnelle Antwort. Hier mal ein schnelles Bild meiner
Unfähigkeit:
Die Welle saß ziemlich fest und ich habe mit dem Abzieher nicht genug aufgepasst.
Viele Grüße,
Daniel
RE: Myford ML7 Schwenkkopf gebrochen - TassKaff - 24.05.2010
Hallo Daniel,
am besten schaust Du mal hier.
Hilfreich wäre es natürlich wenn Du das Manual der Maschine hättest um die Ersatzteilnummer zu finden.
Gruß Peter
RE: Myford ML7 Schwenkkopf gebrochen - fritz-rs - 24.05.2010
Daniel,
wenn Du das Teil als Ersatzteil bekommen kannst, ist das sicher das Einfachste.
Aber: Das Teil sieht nicht so kompliziert asu, daß man es nicht in Stahl nachbauen könnte.
Ich kenne die Einbausituation nicht und die auftretende Belastung, aber man könnte evtl. zuerst mal versuchen, eine starke Blechfläche zwischen die beiden Arme zu bringen.
Gruß Fritz
RE: Myford ML7 Schwenkkopf gebrochen - dwasser - 25.05.2010
Hallo,
erst mal vielen Dank für eure Antworten.
Ich habe heute mal bei Herrn Höhborn (www.hoehborn.com)
angerufen, dem Generalimporteur für Deutschland.
Die gute Nachricht: das Teil ist lieferbar - Die schlechte Nachricht:
es kostet ohne Welle um die 200€
Die Ersatzteilnummer ist in UK 73/1603 in Deutschland 74/1631
für den Arm und 75/1619/2 (DE) für die Welle.
Weshalb die Ersatzteilnummern in Deutschland andere sind als in UK ist mir ein
Rätsel.
200 Euronen ohne Welle ist natürlich schon heftig... Ein gebrauchtes Teil wäre mir lieber.
Über das flicken mit einem Stahlblech habe ich auch schon nachgedacht, leider
ist die Bruch/Auflagefläche am rechten Schenkel sehr kurz, das wird nicht vernünftig halten. Und hoch kann das Blech nicht sein, da die Vorlegescheiben ha auf der Welle sitzen und zwischen unterer Strebe und Vorlegescheibe nur 15mm Platz ist.
Mit einem Nachbau habe ich ebenfalls schon geliebäugelt - das Problem hier:
ich habe keine anständige Fräse und meine Drehe ist kapott...
Eins von beiden brauche ich aber um die Lagerfassungen zu bauen.
So'n - Mist, ich hätte besser Aufpassen sollen.
Grüße,Daniel
RE: Myford ML7 Schwenkkopf gebrochen - Balu - 25.05.2010
hallo zusammen,
hier mal ein Link wofür das Teil gut ist:KLICK
Zitat:200 Euronen ohne Welle ist natürlich schon heftig... Ein gebrauchtes Teil wäre mir lieber.Ich würde mir das Ersatzteil kaufen! Das ist die einfachste und letztendlich auch die günstigste Alternative.
Du Sparst dir den Aufwand und den Ärger.
Alternativ: Nachbau, selbst machen oder machen lassen.
Wird aber Wahrscheinlich nicht günstiger.
Grüße Volker
RE: Myford ML7 Schwenkkopf gebrochen - dwasser - 25.05.2010
Hallo Volker,
Zitat:Ich würde mir das Ersatzteil kaufen!ich fürchte so wird es kommen.. Die Maschine macht mich arm.
Wo wir dabei sind - kennt jemand die genauen Abmaße des Keilriemens?
Ich kenne das Innenmaß (23"), die restlichen Maße fehlen mir allerdings.
Weiß jemand außerdem woher ich am besten die Öler bekomme?. Am liebsten wären mir die Adams Öler. Ich kann aber keinen Händler in Deutschland finden und die neuen Myford Öler sollen nicht so toll sein.
Grüße,
D[/quote]aniel
RE: Myford ML7 Schwenkkopf gebrochen - Gary - 25.05.2010
Hallo!
Warum lässt Du das Teil nicht ordentlich schweißen? Ist doch Guß, oder?
Für 200€ kannst Du es dreimal schweißen lassen.
Wenn die Welle abgenutzt ist kannst Du sich doch durch Auftragsschweißen und anschließendes Schleifen oder besser Flammspritzen lassen.
Das alles unter 200€.
Gruß Gary
RE: Myford ML7 Schwenkkopf gebrochen - inoxix - 25.05.2010
Hallo
Ich würde das Teil auch schweissen, ist nicht so ein Problem mit etwas Übung und einer guten Schweissanalge.
Ich habe dir hier noch eine Beschreibung der Guss-Elektroden. Da die Elektroden sauteuer sind wirst wohl kaum eine Packung kaufen wollen
.Mein Tip: Lass es bei einer Ausbildungsstätte für Metallbauer schweissen oder bettle ein paar Elektroden für ein
. Die haben die am Lager weil die das zur Ausbildung gehört.Hatte das letzte mal den Fuss einer alten Gartenbank so geschweisst (selber!). Hatte erst Bedenken ob das hält, aber es tut's und die Kinder spielen auch drauf.
Gruss
Inoxix
