Schrittmotor mit Schleppkabel verbinden - rotorfreak - 18.10.2017
Habe meine Quantum D250x400 auf CNC umgerüstet.
Jetzt stehe ich vor der Frage, wie sieht eine gute Verbindung zwischen Schrittmotorkabel und Schleppkabel aus.
Der Motor den ich habe, hat keinen Stecker, sondern dort kommen vier 30cm lange Kabelenden raus. Als Provisorium zum testen habe ich diese Kabel mit einer Lüsterklemme an das eigentliche Schleppkabel zur Motorsteuerung angeschlossen, das sollte aber kein Dauerzustand werden, sondern das Kabel soll schon in eine Schleppkette rein. Soll ich die Kabel miteinander verlöten oder gibt es eine Steckverbindung, die auch in eine Schleppkette passt oder wie habt ihr das gelöst??
Claus
RE: Schrittmotor mit Schleppkabel verbinden - Der_Harry - 18.10.2017
Wenn man Besitzer eines 3D-Druckers ist kann man das so lösen.
https://www.thingiverse.com/thing:2390118
https://www.thingiverse.com/thing:2481149
Oder wie hier.
http://www.einfach-cnc.de/x1_version_1.html
Oder man Lötet einfach und gibt einen Schrumpfschlauch drüber.
lg
Harry
RE: Schrittmotor mit Schleppkabel verbinden - 1holla - 19.10.2017
Hallo, schau dich doch mal bei Plexxart um:
http://www.bastelstube.wien/forum/showthread.php?tid=6170&page=2
LG
RE: Schrittmotor mit Schleppkabel verbinden - karamo - 19.10.2017
Hallo Claus,
(18.10.2017, 15:11)rotorfreak schrieb: ... vier 30cm lange Kabelenden raus. ... wie habt ihr das gelöst??Als Elektroniker habe ich "natürlich" vorhandene 9pol-Sub-D Verbinder verwendet.
Schönheitswettbewerb werde ich damit nicht gewinnen.
Aber da ist auch nicht mein Bestreben; funktionieren soll es.
LG Wolfgang
RE: Schrittmotor mit Schleppkabel verbinden - rotorfreak - 19.10.2017
Ja super, vielen Dank für eure Tipps. Habe gleich bei einem Freund zwei Kappen für die Motoren in den Druckauftrag geschickt.
Jetzt ist bei mir natürlich der Nerv mit dem 3D Druck getroffen worden, was man so alles findet bei thingiverse, Wahnsinn und was man alles so brauchen könnte
RE: Schrittmotor mit Schleppkabel verbinden - fredf - 29.10.2017
Ich habe auch vor dem Problem gestanden.
Einfach eine Verlängerung anlöten und dann schrumpfen wollte ich nicht.
Sowohl aus optischen als auch aus pragmatischen Gründen.
Ich habe dann folgende Lösung realisiert.
Es ist nicht meine Idee gewesen. Ich habe sie auch irgendwo schon mal gesehen.
Man kann natürlich statt der Kabelverschraubung auch eine Steckverbindung (Buchse) dort einbauen.
Viele Grüße Fred
RE: Schrittmotor mit Schleppkabel verbinden - rotorfreak - 29.10.2017

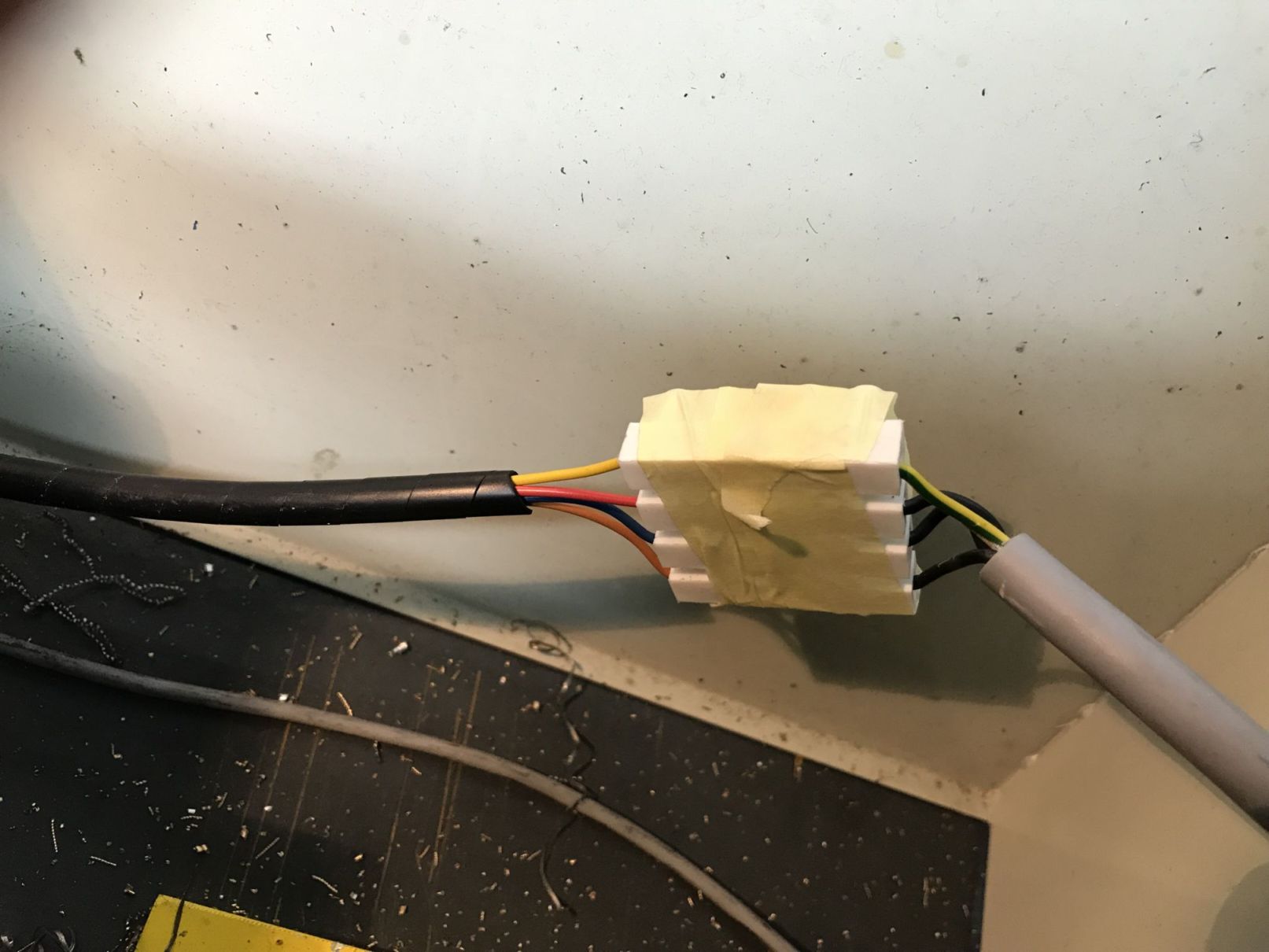

Jau, auf die einfachsten Lösung kommt man nicht, auch gut mit der Verteilerdose, ein guter Freund hat mir dann die gedruckt:
Claus
