Eine Gravierfräse muss her, nur wie vorgehen ?
walter Offline
Filmadaptionen
*****




Beiträge: 5.145
Registriert seit: Aug 2007
Bewertung: 382
Adresse: 1040 Wien

RE: Eine Gravierfräse muss her, nur wie vorgehen ?
(19.06.2021, 18:55)VDX schrieb: ... hast du eine externe Ansteuerung der Spindel?

Mit FU brauchst du typisch einen Analog-Ausgang für 0-10V für die Drehzahl und einen I/O-Ausgang für AN/AUS.

Bei meiner kleinen Fräse habe ich nur einen I/O-Ausgang auf ein 230V-Relais und regele die Drehzahl an der Fräse mit einem Stellrad ...

Viktor

Servus Viktor

Ich dachte mein Gerät sei jetzt allen bekannt, hier nochmal die Details
eine 3040 er Fräse aus China mit folgenden Controller

[Bild: 61H6-AxTxxL._AC_SL1000_.jpg]

Mit dem Schalter Drive wird die ganze Kiste eingeschaltet, die Spindel über den Wippschalter dazugeschaltet, der Poti erledigt die Drehzahl.

In dieser Kiste ist ein Netzteil plus 4 Schrittmotoren Endstufen.

[Bild: attachment.php?thumbnail=39524]


Dann gibt es noch diese Steuerkarte zum Ansteuern der Motoren:

[Bild: attachment.php?thumbnail=39550]

Die Verbindung zum Pc erfolgt über eine Parallelschnittstelle und dem LPD Adapter von Estlcam

[Bild: LPT_Adapter_500_70.jpg]

Mehr wird es nicht ! Das ist alles was da ist.

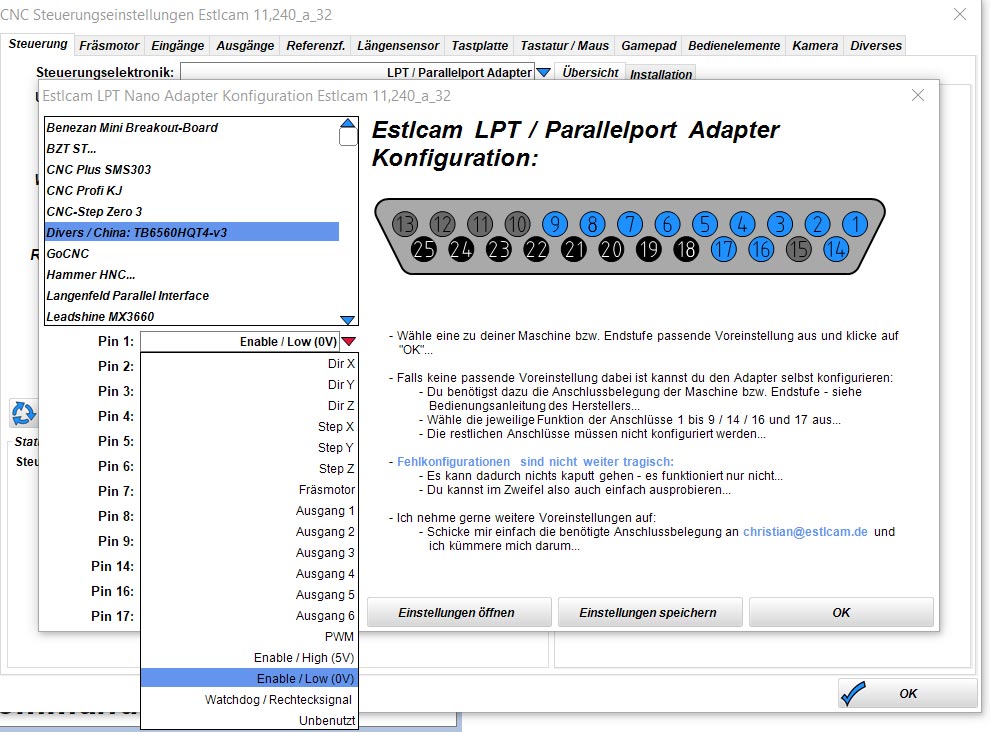

Ach ja ich zeige euch dann noch was ich beim LPD Adapter für die einzelnen Ports aussuchen kann:

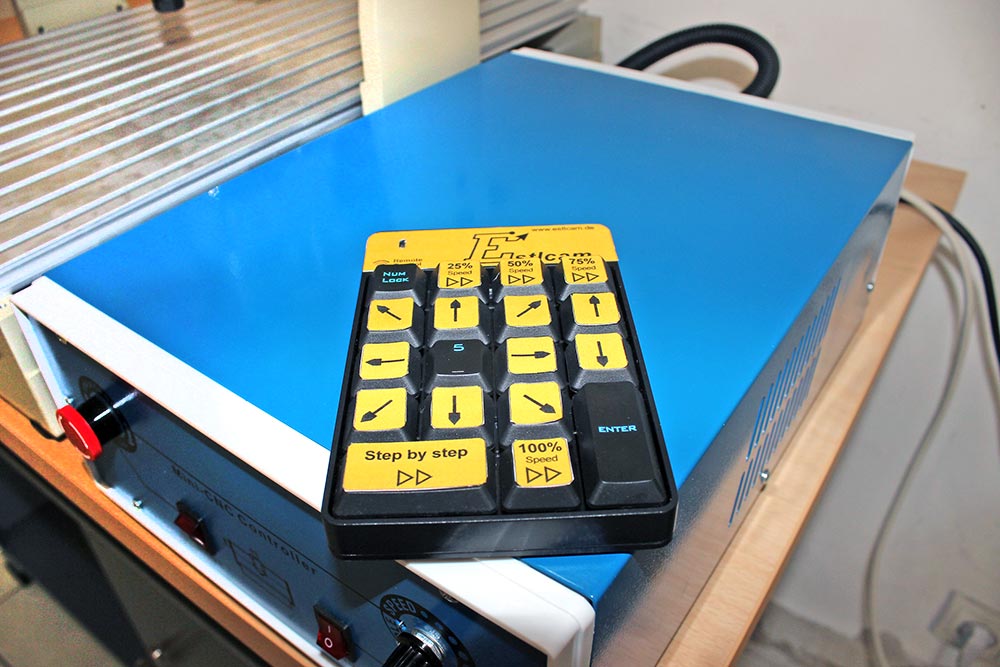

Zum Schluss noch etwas positives, beim Conrad habe ich mir ein Nummernpad gekauft und heute mit ausgedruckten Pads geschmückt........



Das funktioniert vortrefflich, also ein Handrad von Estlcam brauche ich jetzt nicht mehr.

Noch einen schönen Sonntag wünscht euch
Walter

[Bild: Find_me_on_F.jpg]
19.06.2021, 19:33
