Hallo,

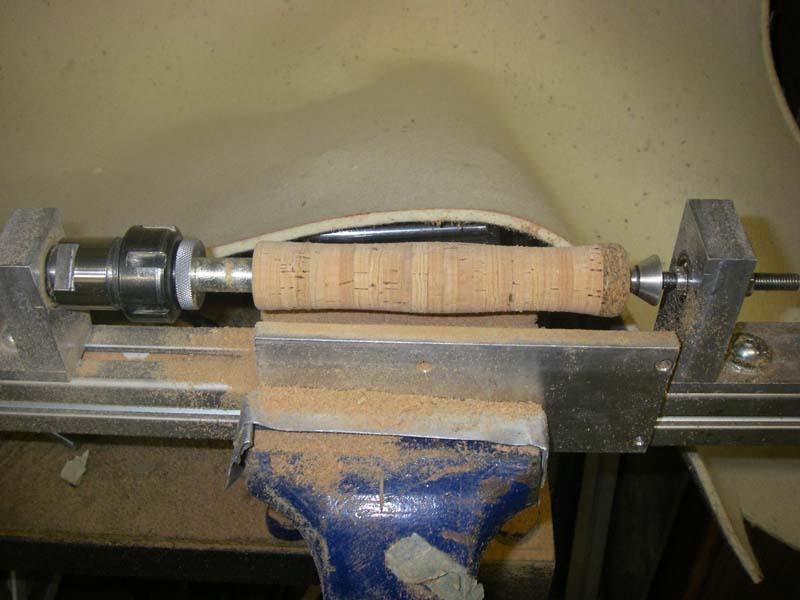

hänge noch ein Foto an, damit ihr euch besser vorstellen könnt,
was ich damit machen möchte.
Die Quali des Fotos ist schlecht, aber es ist.



LG
gaunki

Die Erste war wohl gekauft und entsprechend bearbeitet. Für den Einstieg mit normalen Maschinen leicht zu bearbeiten und für "Anfänger" um Erfahrung zu sammeln, am einfachsten um zusetzen.
Interessanter ist die Zweite. Sollte nur in ordentlichen Stahl erstellt werden, sonst hast Du nicht lang Spaß dran. Der Vorteil ist natürlich die freie Gestaltung des "Körpers" bis auf den Spannzangenbereich. Hier muss sauber gearbeitet werden und vorallem der Konusbereich für die Spannzangen blitzblank sein. Mit Alu kann man testen, aber nicht lange arbeiten. Auch wenn Du "nur" Kork bearbeitest, empfiehlt sich die Stahlausführung.
Bei der eigenen Ausführung kannst Du natürlich die Antriebsumsetzung frei nach Deinen Wünschen gestalten. In erster Linie ist da Dein Wunsch der Genauigkeit gefragt.
Mein Plan ist immer noch die 43-er Aufnahme, unter anderem zum testen.
Mein "Berater" in Sachen Spindelführung/Lager und Kühlanschluß ist zur Zeit irgendwo unterwegs, daher kann ich zu Deinen Lagern nichts empfehlen. Deine Drehzahlen sind, denke ich, ein Problem. Die Lager müssen das aushalten. Wie lange und wie oft hintereinander bearbeitest Du die Teile... Da entscheidet die Qualität, ob Trockenlauf ( selbstschmierend ) oder Schmiernippel. Wenn ich tatsächlich ein Wirbelrohr einsetzen werde, wird die Spindel mit gekühlt, aber da ist Kork eine Ausnahme als Material.
LG Peppy

Hallo Peppy,

glaubst du schon, dass es so auf die Lager geht?
Die Über/Untersetzung kommt ja schon vor den Lagern zur Geltung.
Sprich 3:1 10.000 auf 3.333 rpm.
Oder sollte ich etwa noch weiter runter, wäre ja kein Problem.
Sind ja nur 2 Lager, 2 Zahnscheiben, 1 Zahnriemen, 1 Welle und 2 Lagerböcke mehr. Also doch ganz schön was.
Da werde ich wohl zuerst einen Versuch starten.
Die Spannzangenaufnahme wird wohl etwas Zeit in Anspruch nehmen.
Sollte ja auch noch geschliffen werden.

LG
gaunki

Hallo zusammen,

ähnliche Spindeln werden öfters in der "Bucht" angeboten. Meist handelt es sich dabei um Antriebsspindeln aus Mehrspindelautomaten. Ich hatte mir vor kurzem eine solche Spindel inkl. Spannzangen ersteigert. Ich schau mal das ich Euch ein paar Bilder davon mache.

Gruß

Allemool

Hallo Leute,

das "Projekt" ist, bis auf die Antriebsriemen und der dazugehörign Scheiben, fertig.
Konnte aber natürlich nicht widerstehen einen provisorischen Betrieb zu starten.
Was soll ich sagen, die Ruten sind mit dem Provisorium fertiggestellt worden.
Natürlich gibt's jetzt ein Foto davon.

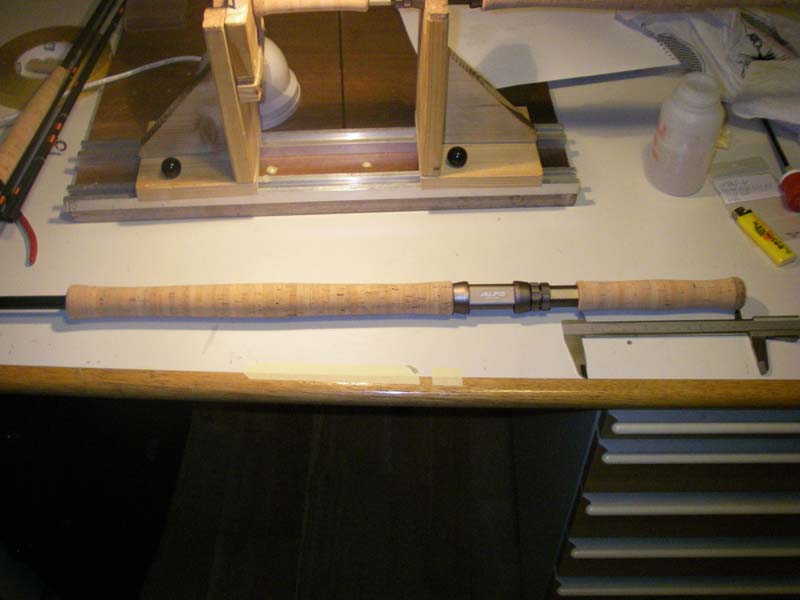

So sieht dann ein fertig geschliffener Kork auf einer Lachsrute aus.

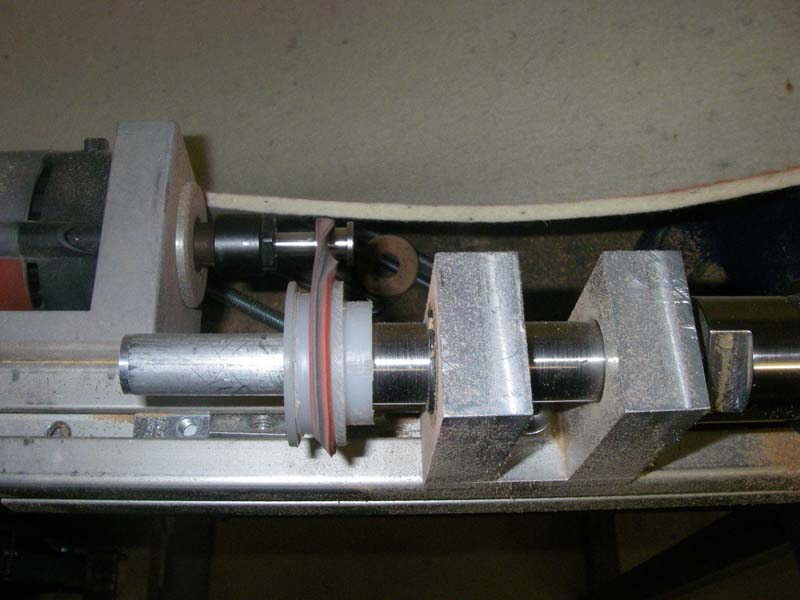

Wie gesagt der Antrieb ist noch ein Provisorium mit Rexgummi.
Aber in nächster Zeit sollte ich zu einer besseren Lösung kommen.
Die Lager sind Dünnringlager 20x32x7 und nach einer Stunde Dauerschleifen konnte ich keine Erwärmung oder Geräusche feststellen.

LG
gaunki

Hallo,

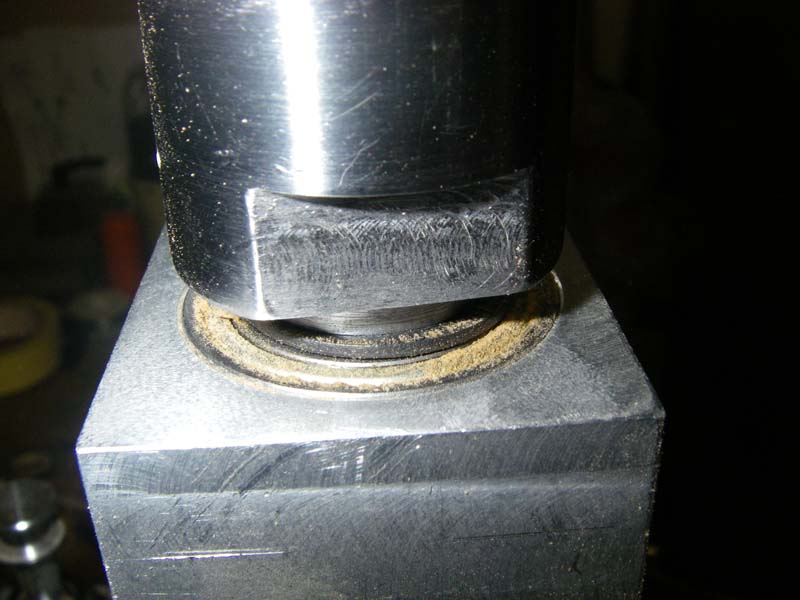

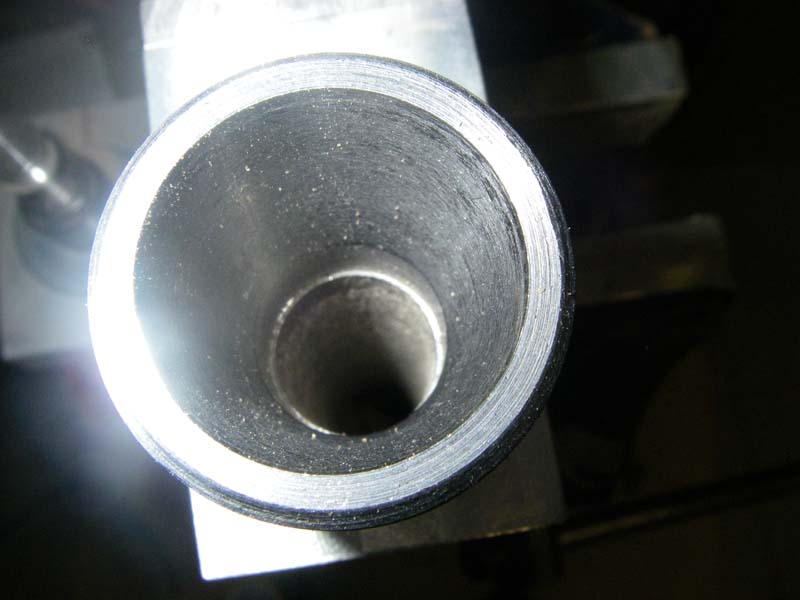

hier noch Nahaufnahmen vom Spannzangenhalter.
Ist etwas staubig, wurde ja schon gearbeitet damit.







Für Verbesserungen habe ich natürlich immer ein offenes Ohr.

LG
gaunki

Hallo
tolle Lösung für deine arbeit
wegen der hohen Drehzahl, wenn dein Antrieb ein Kollektormotor ist ( wie ihn jede Bohrmaschine hat ) ist es kein problem die drehzahl zu regeln wie bei der Bohrmaschine oder einem Staubsauger . Solche Module gibt es auch bei Conrad Elektronik ( oder du baust es deiner Frau aus dem Staubsauger aus )

Hallo Reinhard,

der Motor für den Antrieb ist schon vorhanden.
Ist ein Fräsmotor von Kress mit 1050 Watt und 10-27 tsd U/min.
Nur die Riemenscheiben sowie der Riemen sind provisorisch.

LG
gaunki

Hi Leute

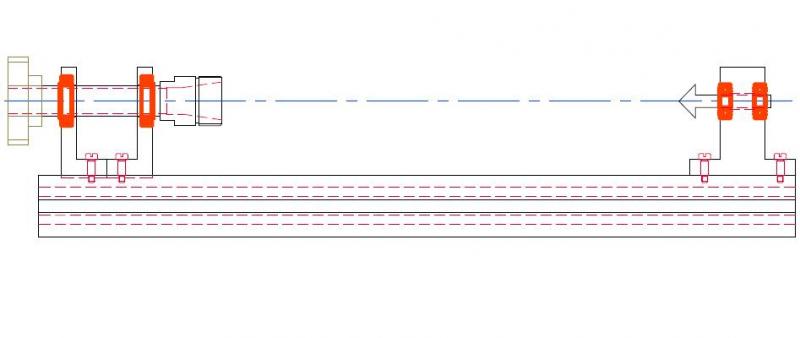

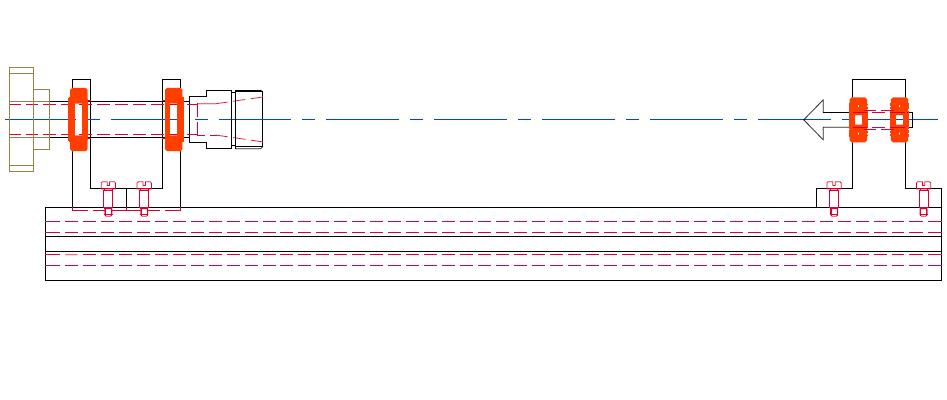

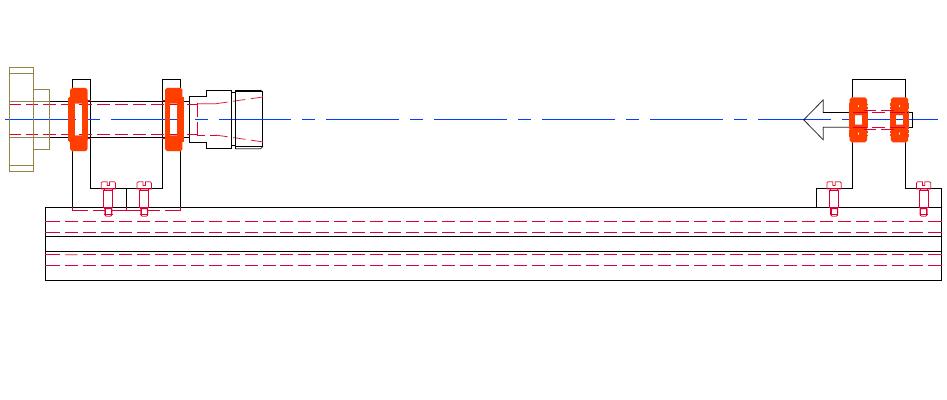

wenn ich mir so die Zeichnung anschaue mit den eingestochenen Nuten für die Sicherungsringe habe ich so die Befürchtung das das nicht lange gut geht(sehr geringe Wandstärke).Wenn ich mich recht erinnere ist die Welle aus Alu dann sind die Nuten doch wie Sollbruchstellen,oder nicht?

Gruß Tom

Hallo,

die Welle ist nicht aus Alu sondern aus Stahl.
Die Kräfte sind auch sehr gering die darauf wirken.
Wird ja nur zum Korkschleifen verwendet.

LG
gaunki
