Hallo,

Welchen Stahl nehm ich am besten für ein 80mm(D) ER40 Futter?
Sollte sich gut bearbeiten lassen und die nächsten Jahre auf der Drehe bleiben :)
C45K?

Hi

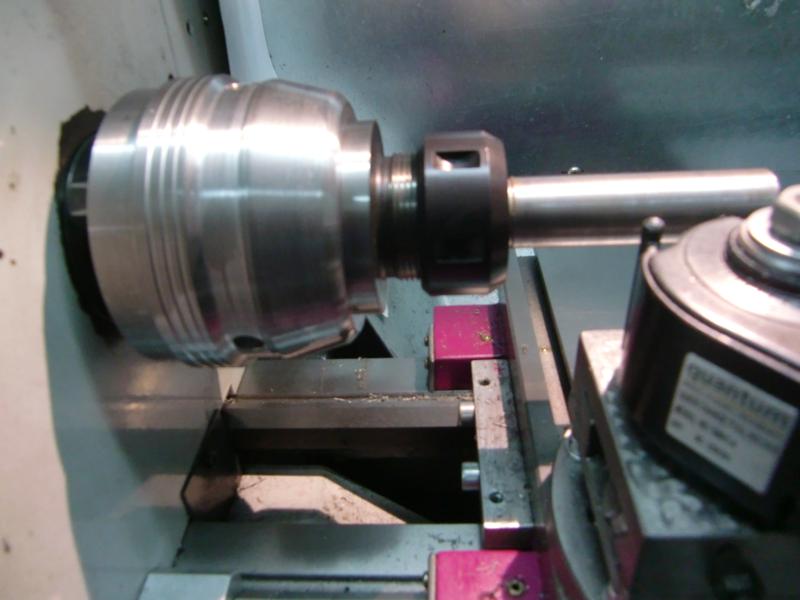

habe es etwas anders gelöst

vorhandenes Spannzangenfutter abgeändert und an einen neuen Flansch adaptiert

(dafür ein Stk. Rund aus der Schrottkiste genommen)..

Angehängte Dateien

Thumbnail(s)


Hallo, auch eine nette Idee.

Aber mein MK3 Spannzangenfutter besitzt keine Durchgangsbohrung und damit fällt der für mich wichtigste Teil, längere Roh-Stückl weit in das Futter zu spannen weg

100mm zwischen Spindel und ER40 Mutter würd ich mir schon wünschen

Darum habe ich ja auch den Kegel abgeflext..

und damit die Durchgangsbohrung erhalten

Angehängte Dateien

Thumbnail(s)


Hallo,
Der Sitz der Spannzangen sollte härter als die Spannzange sein, sonst hinterlassen diese mit der Zeit einen Abdruck (besonders dort wo die Kanten der Schlitze sitzen).

Das würde auf Härten deuten... nur ein Futter aus gehärtetem C45 würde vielleicht brechen, da gerade gehärteter C45 sehr zerbrechlich ist (ein Schlag und das Teil bricht).

Beim Einsatzhärten ist die Oberfläche sehr hart und der Kern bleibt weich (= bricht nicht). Allerdings verformen sich die Teile beim Einsatzhärten und sämtliche Sitze müßten danach geschliffen werde (= ein Übermaß vorhersehen).

Eine andere Möglichkeit ist Nitrieren. Das Teil wird nich so hoch gewärmt und verzieht sich kaum. Die meisten Stähle können nitriert werden. Vielleicht wäre das eine Option...

Eine andere Möglichkeit ist hochlegierte Vergütungsstähle verwenden, z.B. 35CrMo4. Diese werden auch leicht vergütet geliefert, so daß man sie noch bearbeiten kann.

Mit freundlichen Grüßen,
Pedro
