Hallo zusammen,
bleibt doch bitte beim Thema Verlöten.

Wenn ich nach "Verlöten" suche, will ich nicht "Kamera-Schwerpunktberechnungen etc." durchsuchen müssen!!!

Danke für das Extradiskussionsthema für andere mögliche Konstruktionen!

LG Rainer

Hallo Rainer,

da hast Du sicherlich Recht, nervt mich auch immer.

Zwei Anmerkungen:
Zum einen hätte ich das ganze Projekt in einem Fred zusammen gefasst.
Zum anderen gehe ich bei solchen Proekten ganz anders vor und zwar plane ich das Projekt zuvor weitest möglich durch, stelle Überlegungen (evtl. Brechnungen) an, ODER konstruiere direkt an der Drehbank.

Gruss Oli

Hallo Jakob !

Mit dieser Ausrüstung kann man nur weichlöten.
Da hat man das Problem der Wärmeeinwirkung und geringen Festigkeit und auch, ob das Lot ganzflächig verfließt.

Ich würde die Verbindung auch mit Loctite ( zB. 648 ) machen.
Am besten leichter Pressitz und beidseitig dünn eingestrichen garantiert eine vollfächige Verbindung die besser ist als das Weichlöten.

Diese Verbindung kann man durch Erwärmen ( siehe Datenblatt ) wieder lösen

Wenn sie unlösbar sein kannn , dann gleich Presssitz, dann erspart man sich auch Locktite.

Hallo Oli,
auch wenn es diesem Thema nicht weiterhilft, aber ich sehe es auch so:

Erst planen und notfalls erscheinende Probleme für die Fertigung separat lösen, um dann das Projekt als eigentliches Thema hier nicht zu sprengen.

Mit Verlinken der "Unterthemen" können Interessierte dort weiter lesen oder beim jeweiligen Thema bleiben.

Hier sieht man mal wieder wie ein "kleines" Problem so ausarten kann und das ist nur eins von vielen. Freue mich aber weiterhin auf das Hauptthema, denn bei uns hängt vor der Bühne ( Theaterstücke etc. ) nur ein "Bügel" im U-Format der eine Kamera starr festhält, wenn sie positioniert ist. Also nur eine Einstellung ( Frontale ) hat.

LG Rainer

Hallo Jakob,

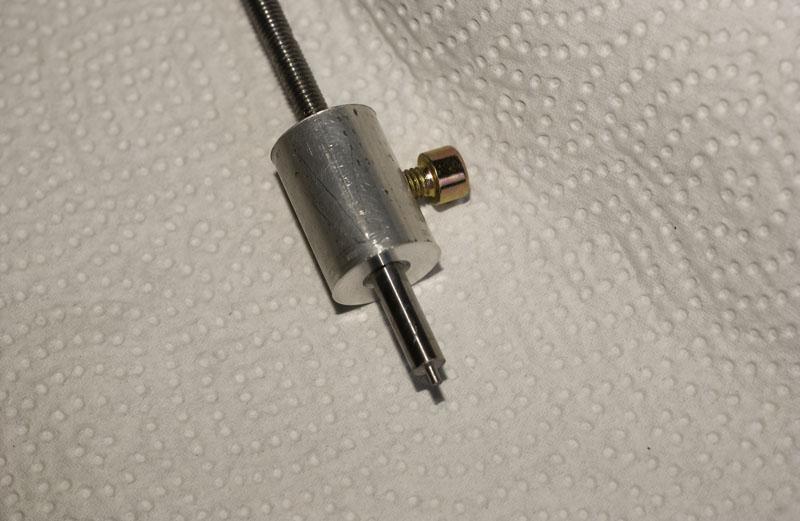

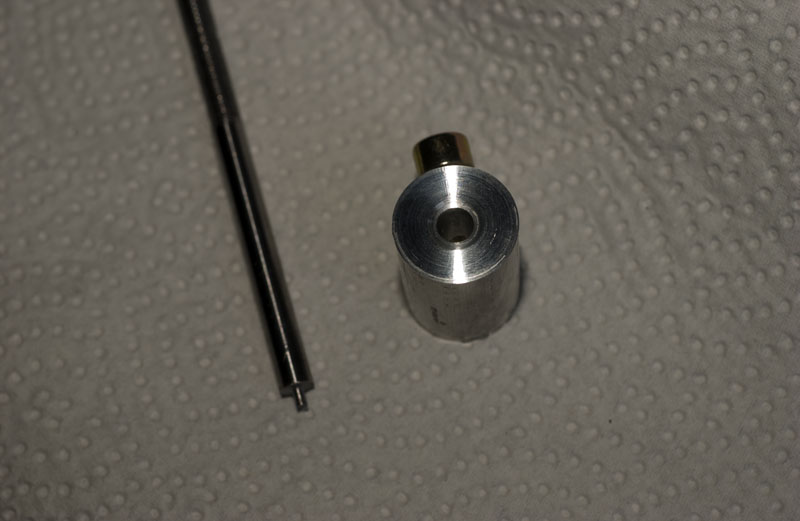

wie gewünscht habe ich Dir noch eine kleine Löthilfe gemacht:



Alu damits nicht mit festgelötet wird
Kleine Hinterdrehung damit das Lot auf der Rückseite eine schöne Hohlnaht bilden kann
Bohrung aufgerieben

Wie wirst Du die Zahnräder zentrieren?

Gruss Oli

Hallo Oli,
Cool Danke, ich hoffe das wird mir die Montage erleichtern.

Hast du das Geld schon erhalten.
Gruß Jakub

Hallo,
Ich habe Heute die Wellen erhalten. Ich weiß aber immer noch nicht welches Lot ich verwenden soll.

Hier mal ein Foto von der Konfiguration des Zahnrades auf der Welle:



Gruß Jakob

Hallo,
mit dem im Bild gezeigtem Brenner kann man durchaus Hartlöten. Im Zweifelsfalle gibt es meist auch noch kleinere Düsen die eine punktuellere Erwärmung erlauben. Allerdings funktioniert dies nur mit hoch silberhaltigem Lot und die Werkstücke müssen klein genug sein. Die Arbeitstemperatur des Lots sollte bei 650-690 Grad liegen. Lot gibt es mit Flussmittel umhüllt oder als Kombination Lot plus Flussmittel (von mir bevorzugt). Lötverbindungen benötigen ein Spaltmaß in 1/10 mm Bereich, damit das Lot in die Fuge eindringen kann. Der Rundlauf einer Welle-Nabe-Verbindung leidet darunter.
Meine längst überfällige Vorstellung hier im Forum hole ich an anderer Stelle nach.
Gruß

Carsten

Hallo Carsten,
Danke für die Tips. Ich denke dass die Lötfuge groß genug ist wegen denn "Rillen" von der alten Welle. Ich hoffe das ist auf dem Bild zu sehen.

Ich könnte auch mir auch noch zwei solche Brenner von meinen Onkels ausleihen, dann sollte die Leistung wohl reichen.

Kannst du mir ein Lot von irgendeinem Hersteller empfählen (möglichst nicht zu teuer).

Gruß Jakob

Hallo Jakob,

ich denke Carsten meint dass der Spalt eher eng sein sollte wegen dem Kapillareffekt beim Löten.

Probiers einfach aus, wenns nicht geklappt hat kann man die Teile auch wieder sauber schmirgeln, ist noch kein Meister vom Himmel gefallen.

Gruss Oli

(PS: Ich hätte schon längst einen Schweisspunkt mit dem E-Schweissgerät gesetzt, zum Schutz vor Verzug einfach ne Kartoffel nehmen)
